命令:MM
功能:插入平面门
记忆:“门”拼音第一个字母组合

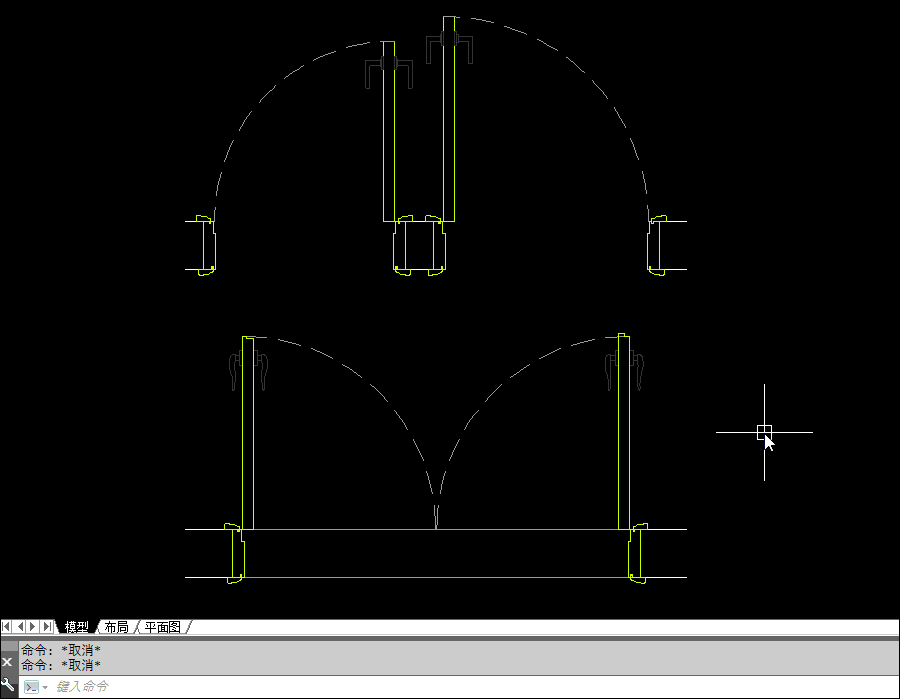

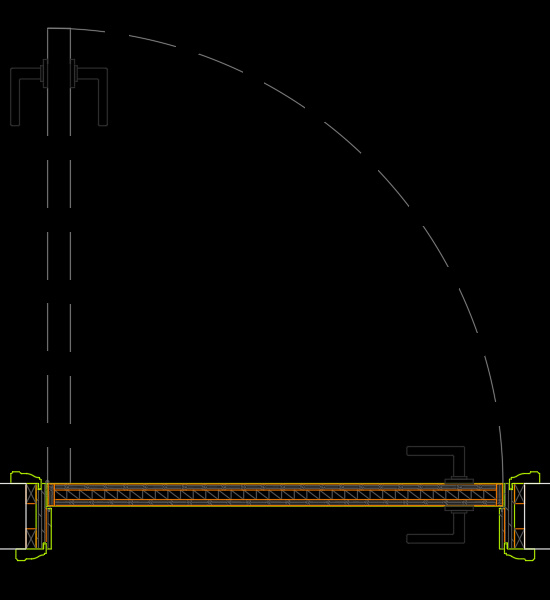

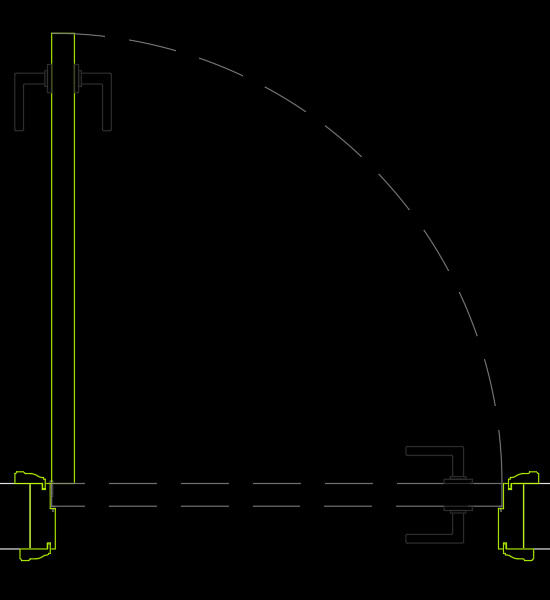

一、平面门窗MM
门窗链接了居家的各个空间,还起通风透气交互衔接的作用。对室内设计而言,门的种类非常的多,如果设计师再加上款式,例如欧式上嵌点线条加点造型,形势就更加多种多样了。
海龙工具的MM命令适合家装工装,除了门窗样式的颜色图层可以修改之外,还有非常多的细节可以自己调整,比如门套的线条、门窗内部结构、把手的图块,门开启线的线型及颜色,那咱们赶紧来学习下。
(门窗均可以设置居中或者是靠墙,尺寸均可自定义)
⬇⬇⬇按需浏览:
一、MM面板功能介绍
二、平面门窗设置
三、门套自定义
四、拉手自定义
五、自定义门样式
六、门自动归层问题,门块在0图层

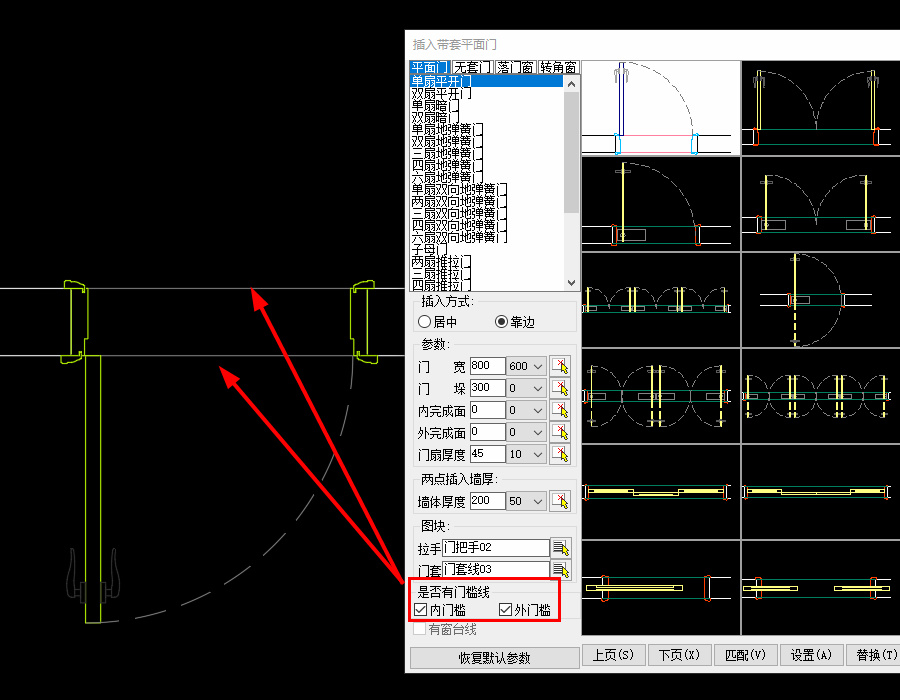

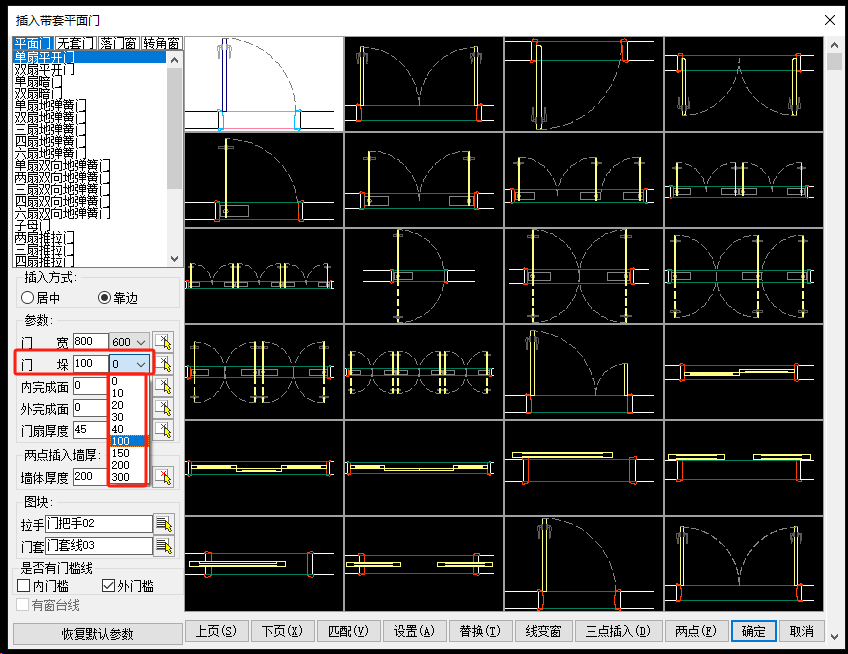

快捷键:MM,跳出面板,如图:

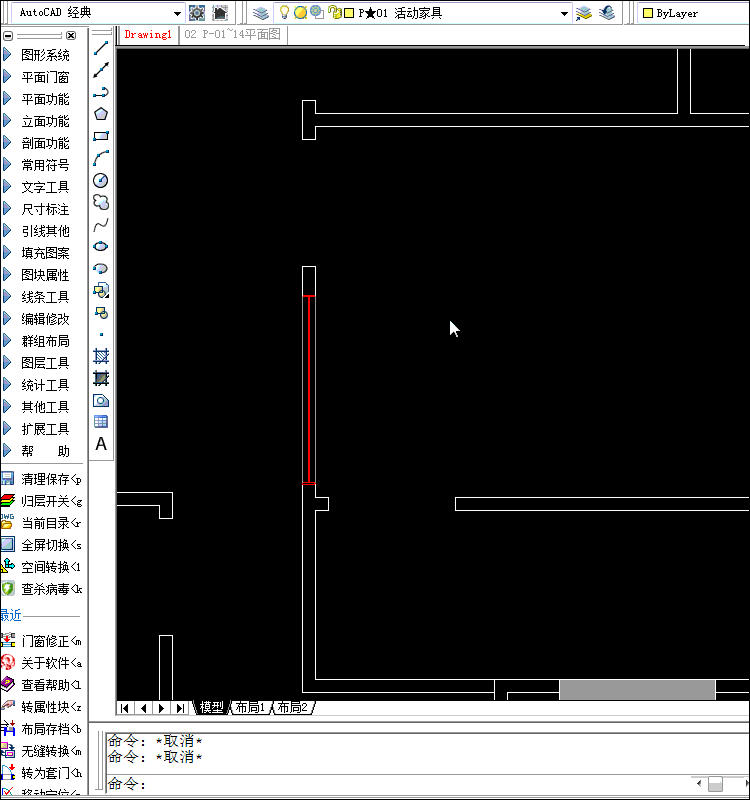

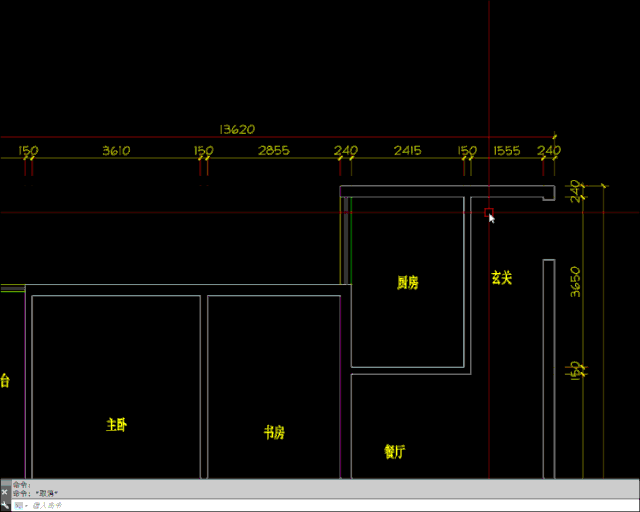

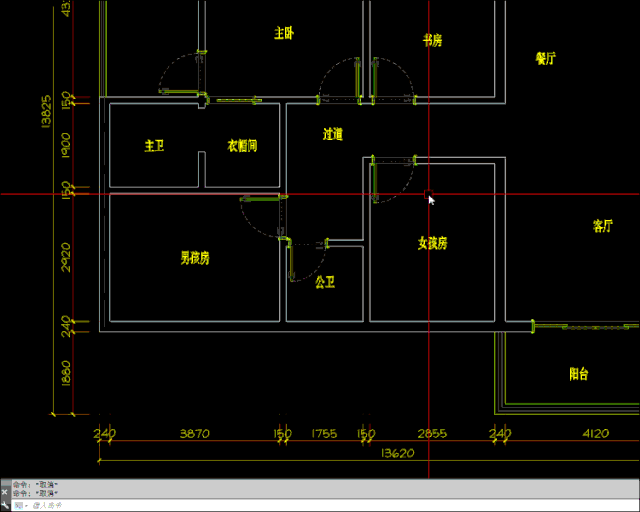

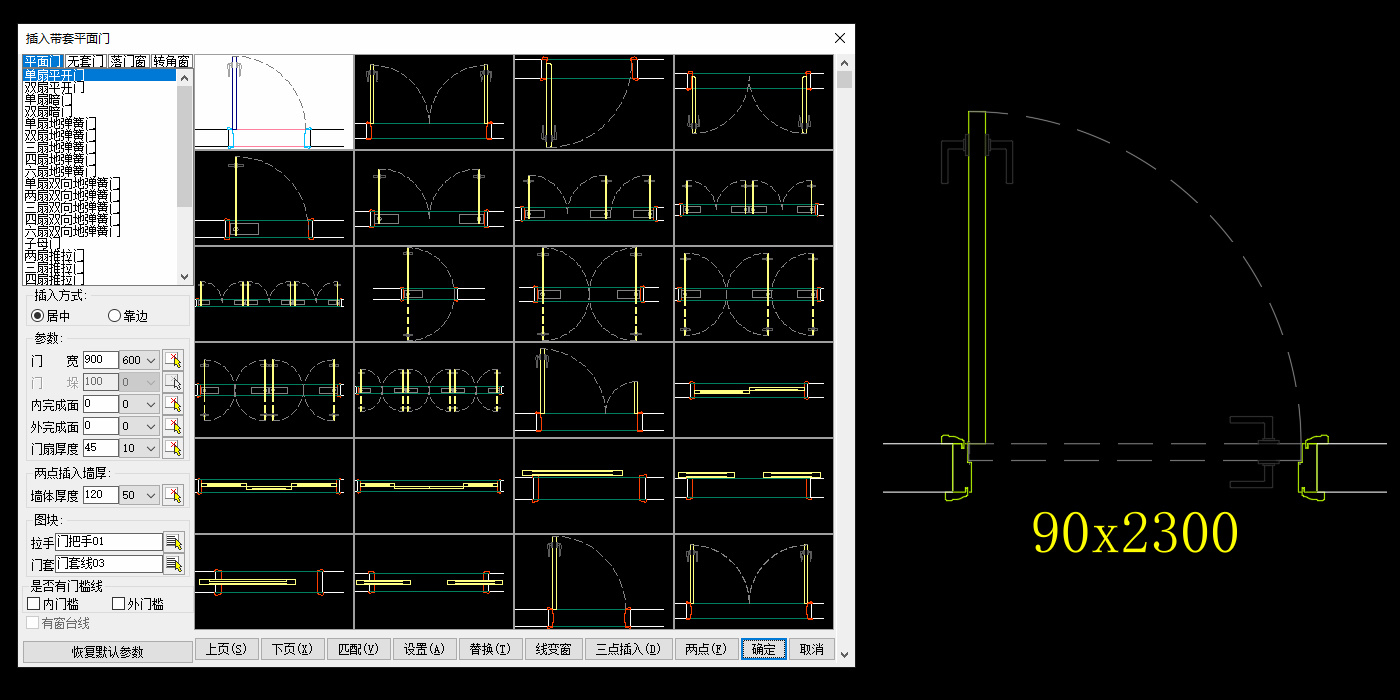

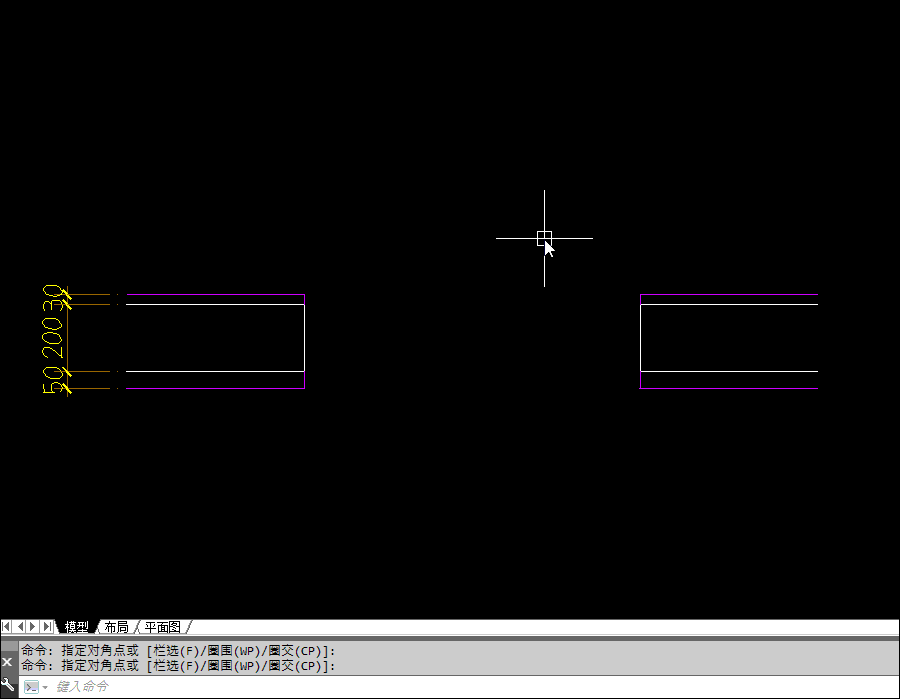

绘制平面门窗操作:选好门窗的款式,设置好插入方式(门一般选取靠边,窗户和推拉门一般居中),设置好门宽以及门垛,选取门窗开启空间的墙体内侧的“墙体线”(系统墙体层),门窗即可自动生成。

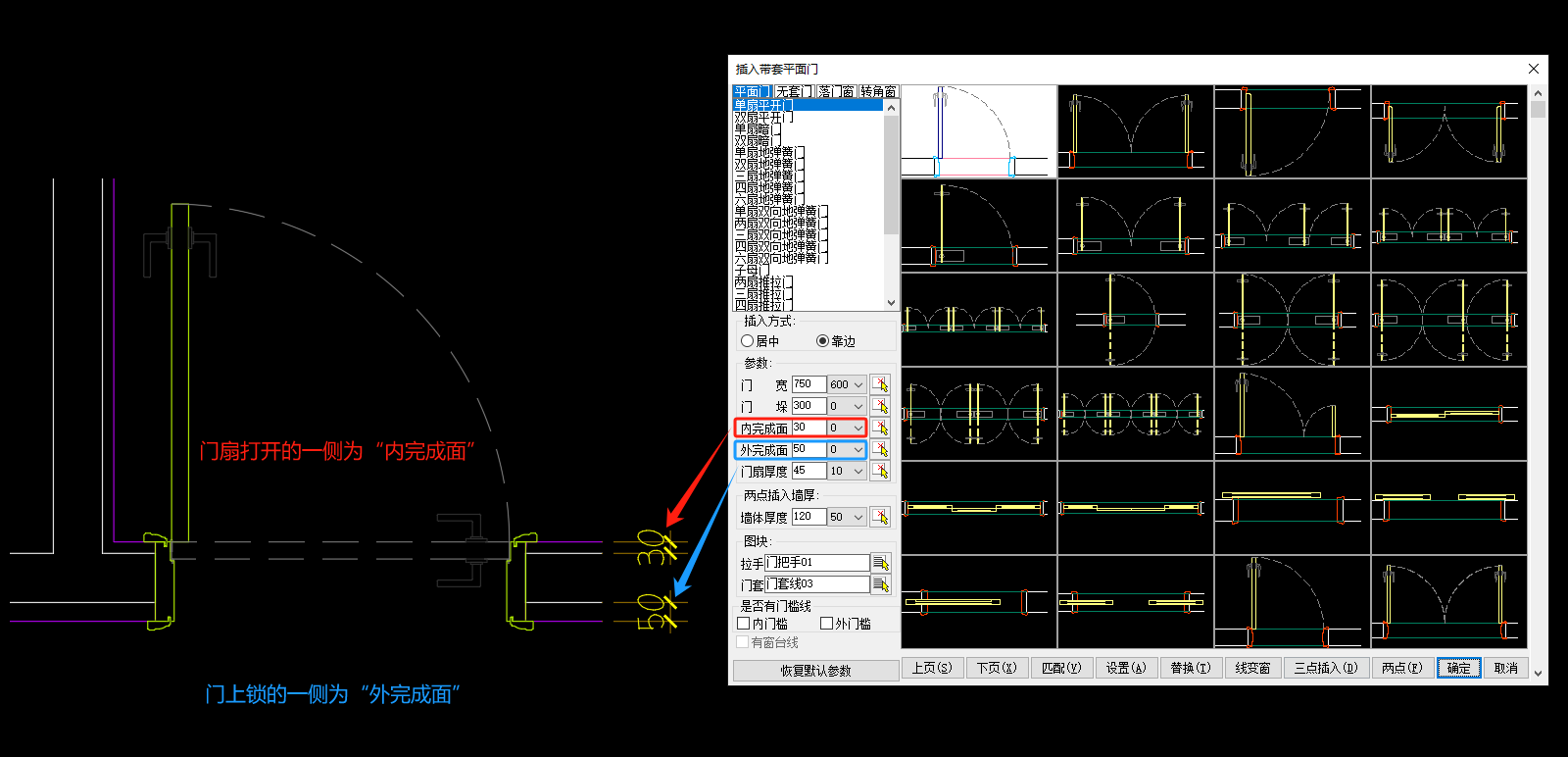

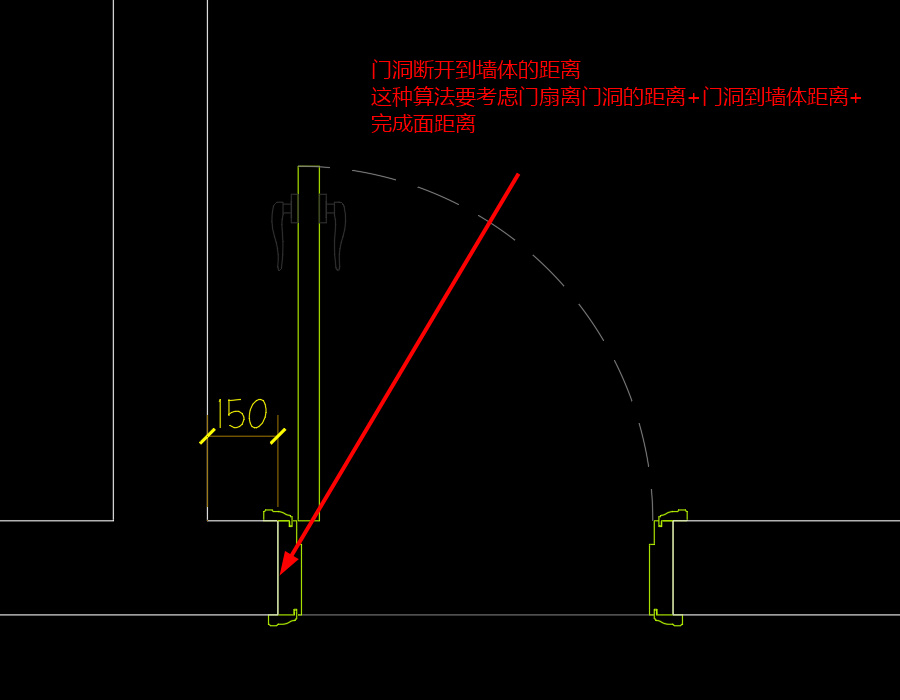

●内完成面及外完成面:内完成面指的是门开启后所指向空间的完成面厚度,外完成面则是另外一侧
●门扇厚度:常规设置45即可(如果是超高门,内部会有加固,厚度可达到5~8公分)

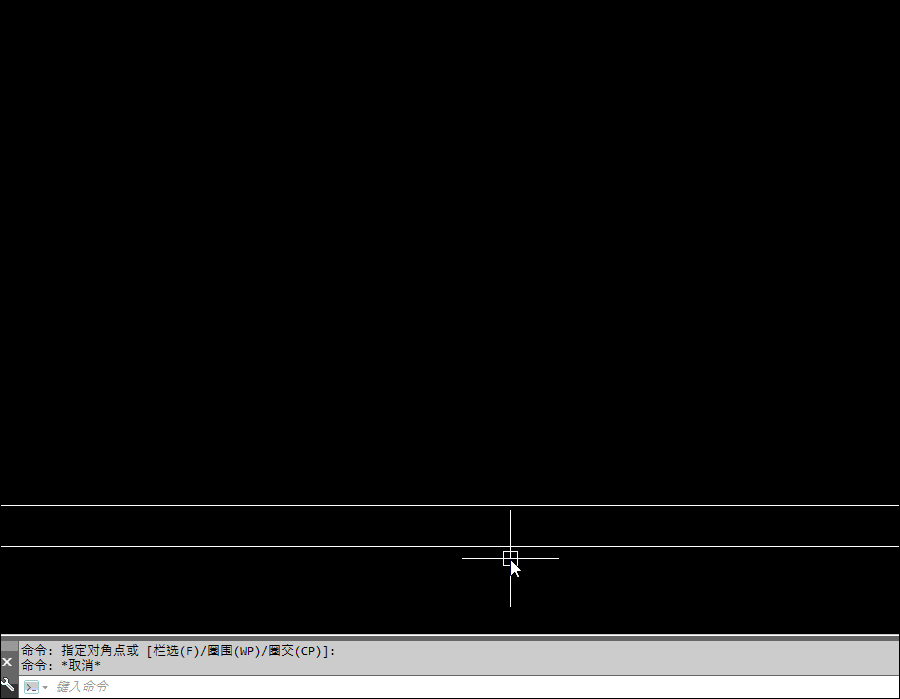

●两点插入墙厚:“两点插入”需设置墙厚(其他模式可自动判断墙厚,无需设置)
注:两点插入模式,一般是开好门洞窗洞的情况下使用
●插入性自定义门套/拉手:下方有介绍

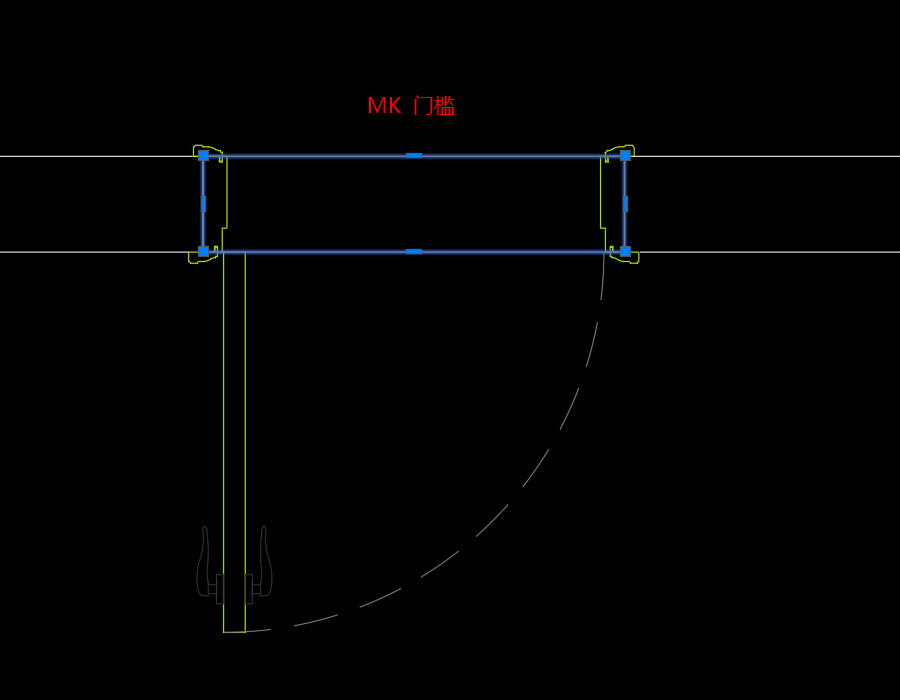

●是否有门槛线:根据不同公司自行设置

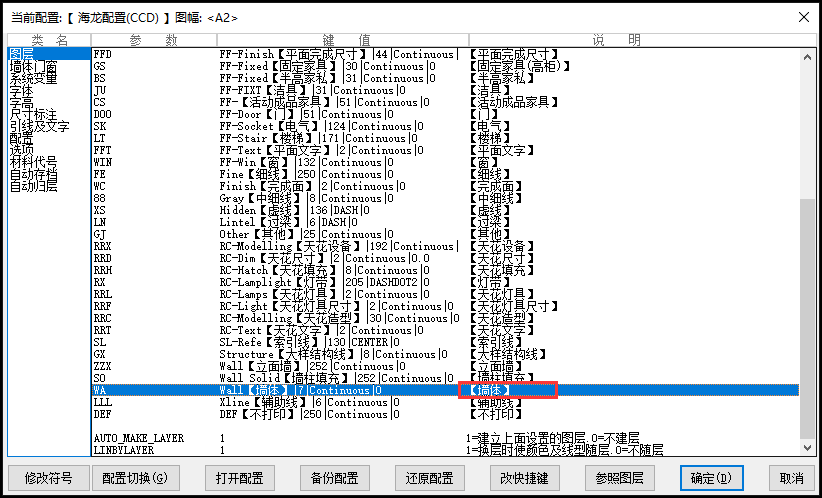

温馨提示:如下图墙体在系统墙体层或“设置”里的“墙层列表”,选取一条线自动判断生成门窗;如果不是,需要选取两条线
具体操作:

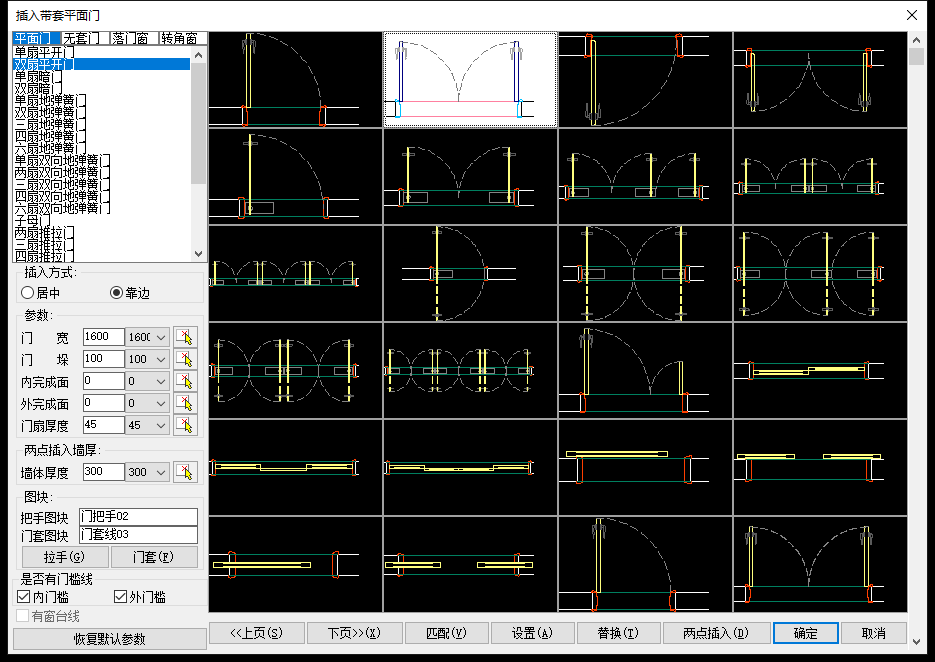

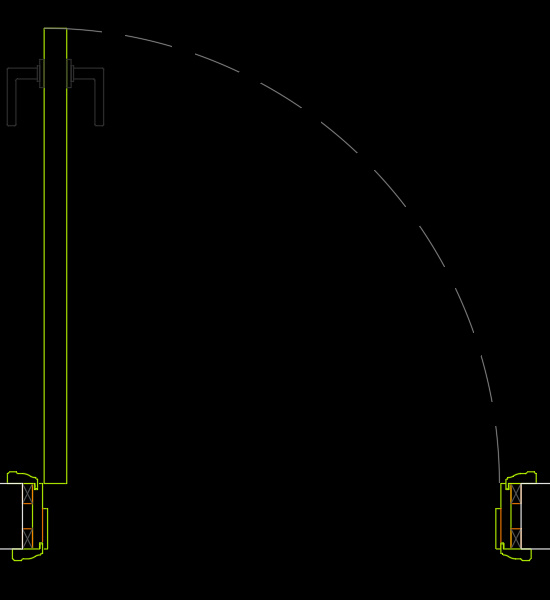

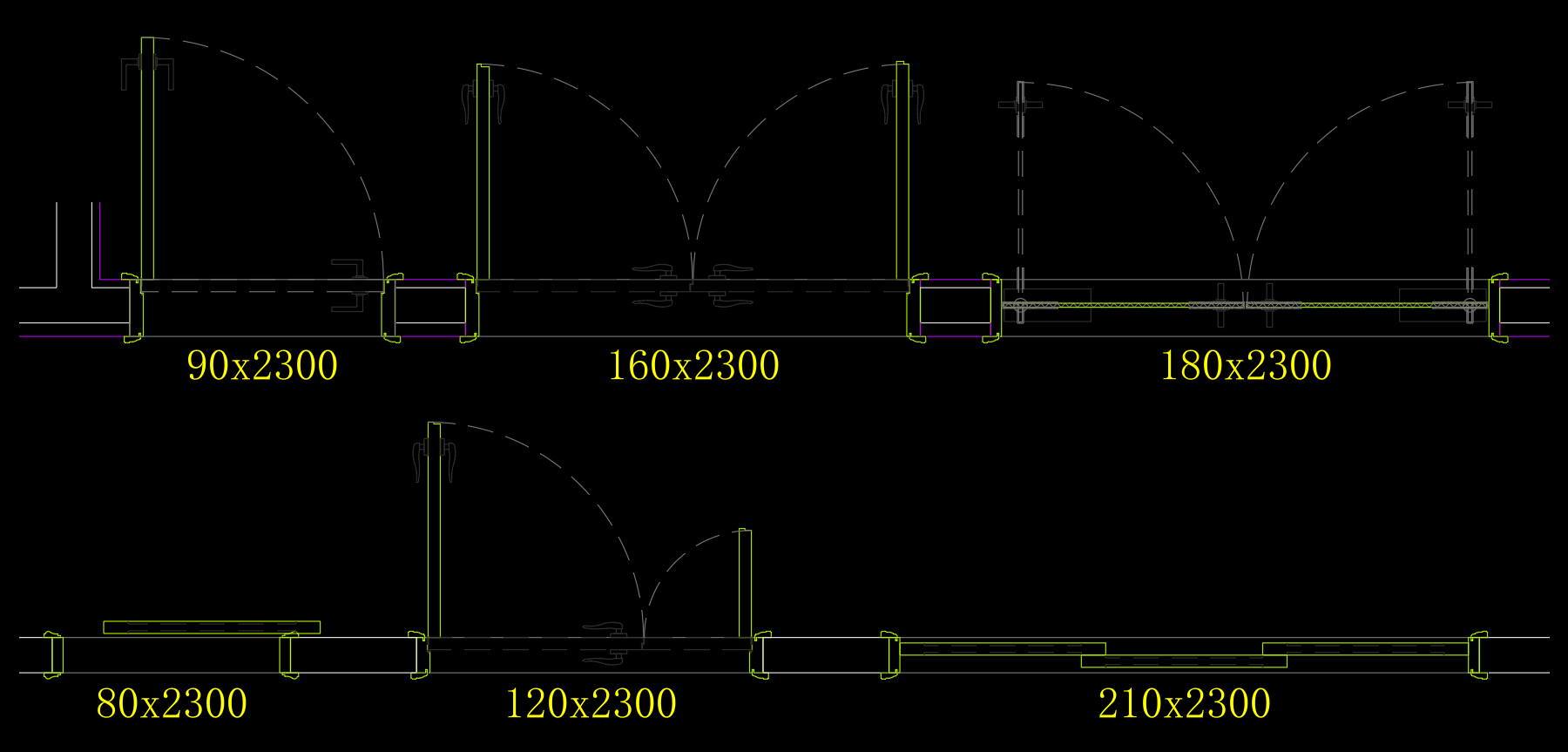

1.平面门项为:插入带门套的平面门

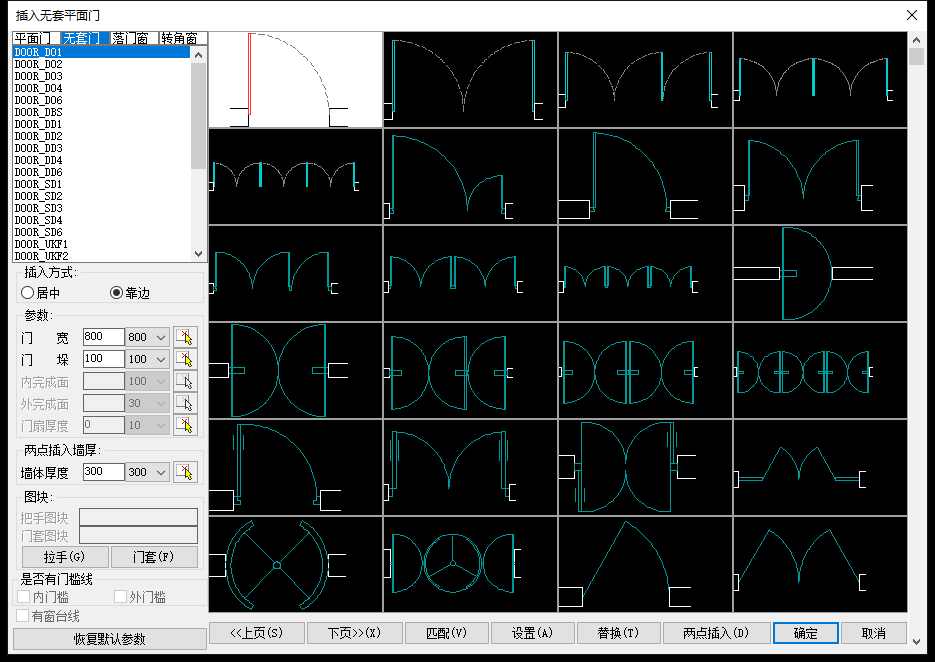

2.无套门项为:插入没有门套的平面门(无套门可自定义门样式,详见:五、自定义门样式)
3.落地窗项为:插入落地门及窗户

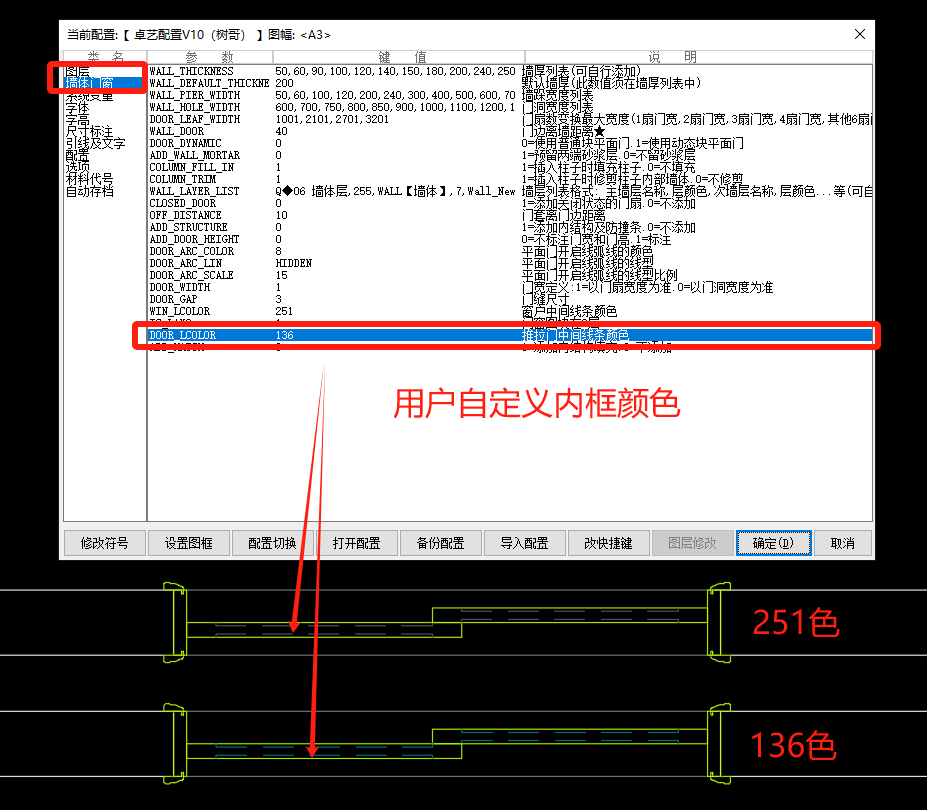

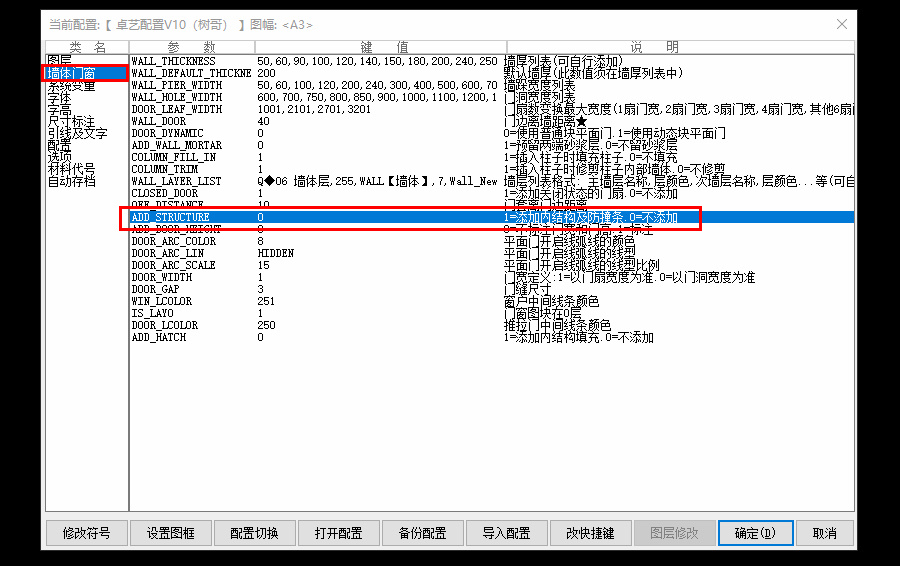

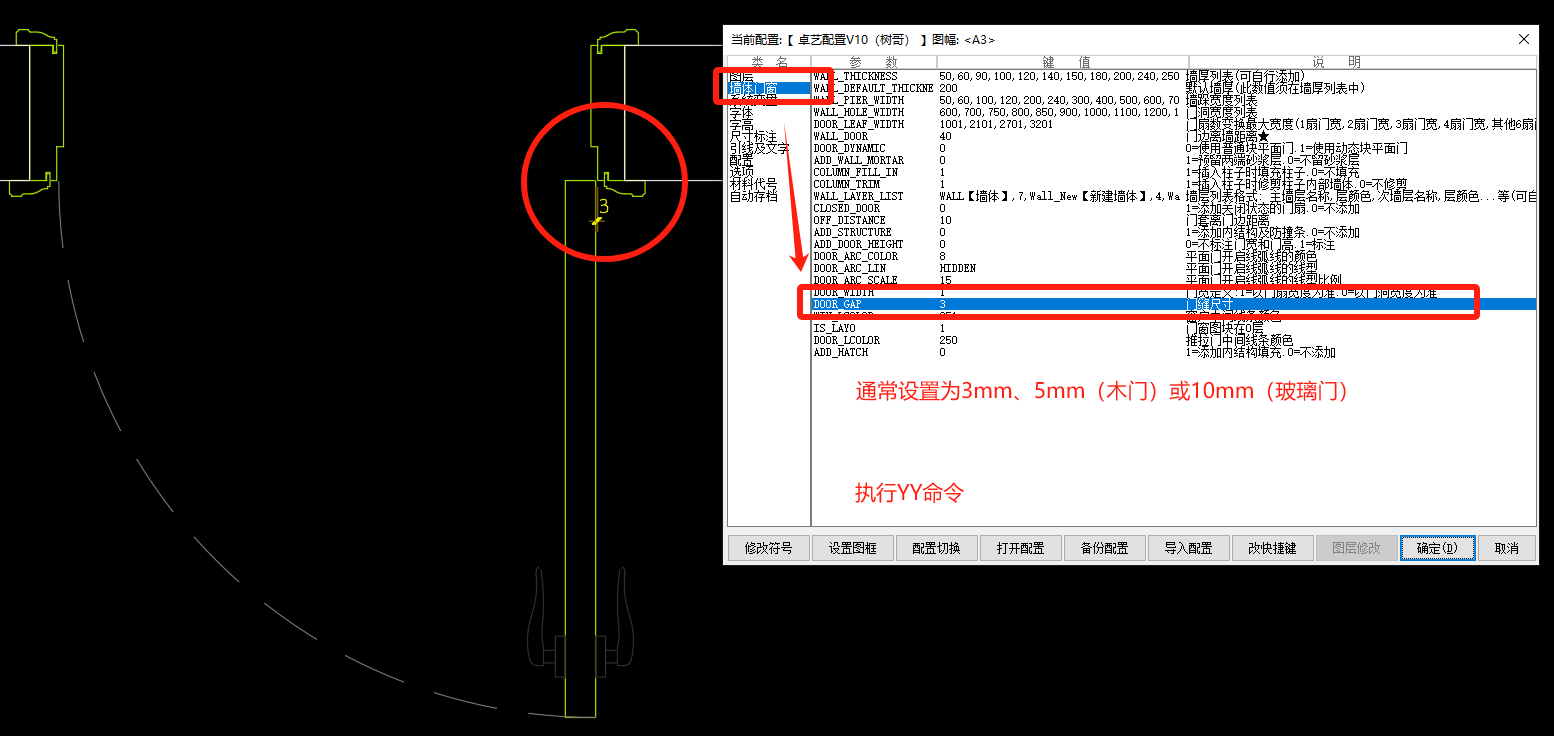

注:海龙3.2版本可更改内线颜色。窗户外线跟随窗户图层颜色,内线颜色在yy→墙体门窗→WIN_LCOLOR 参数→双击改成自己需要的色号

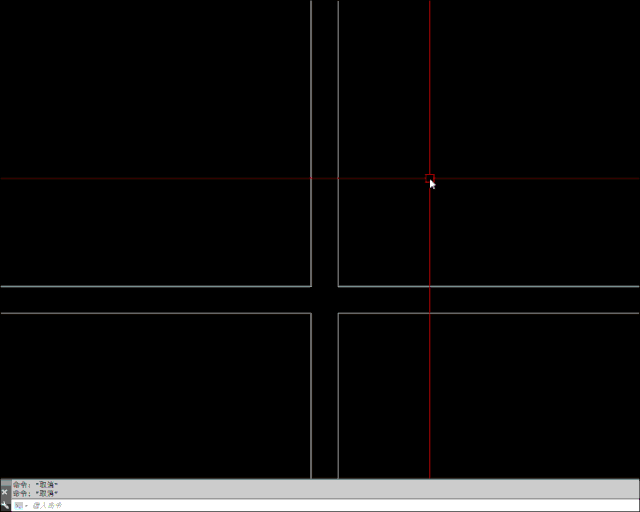

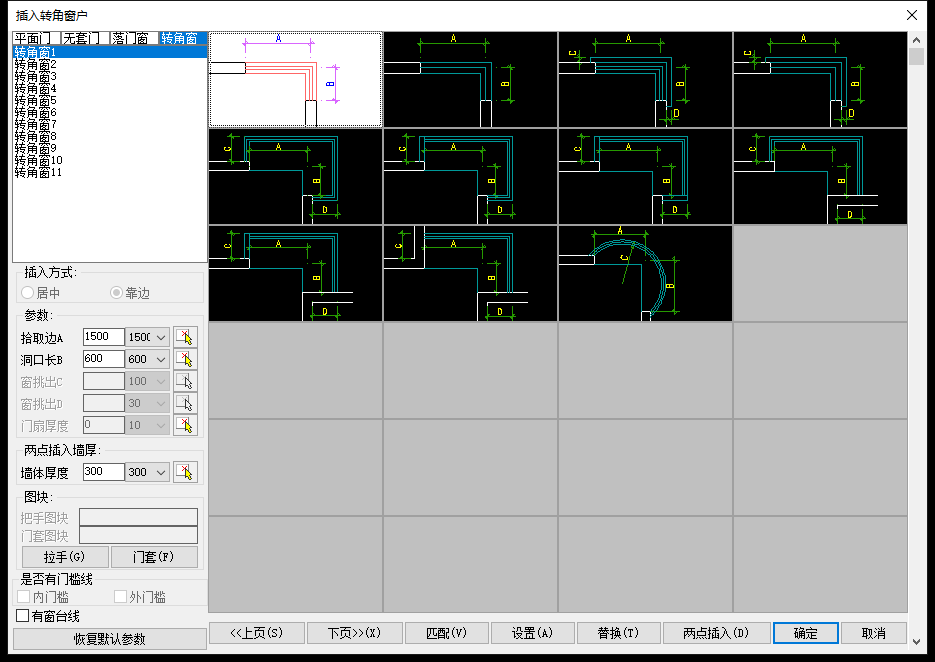

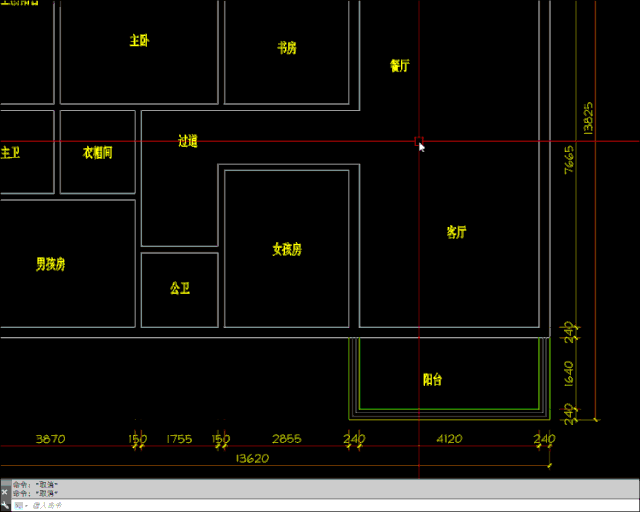

4.转角窗
说明:转角窗选择的墙体对象必须在墙体图层(即系统墙体层)

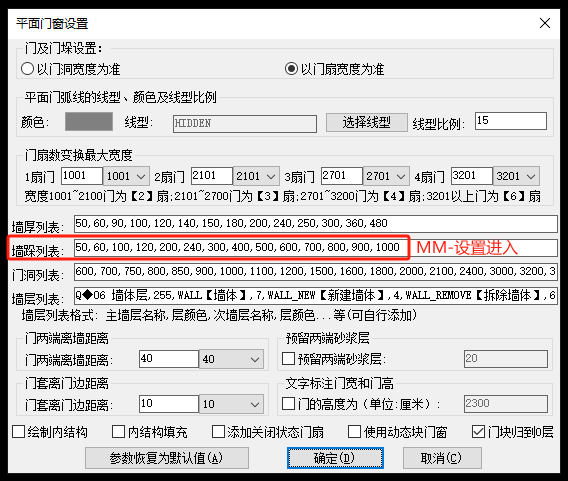

mm设置参数说明介绍

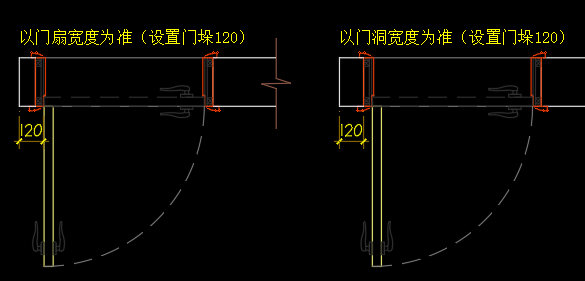

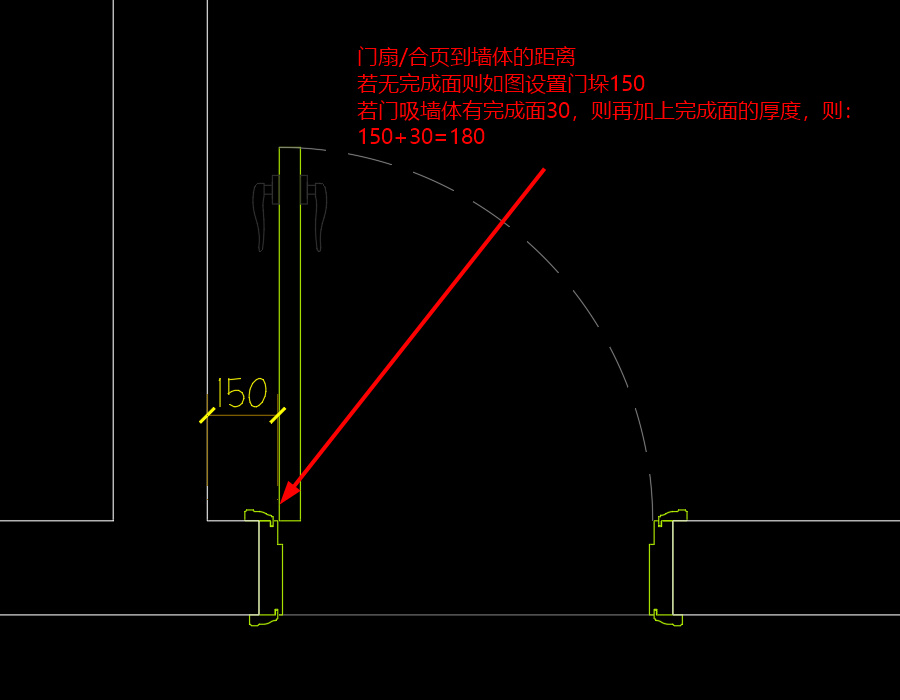

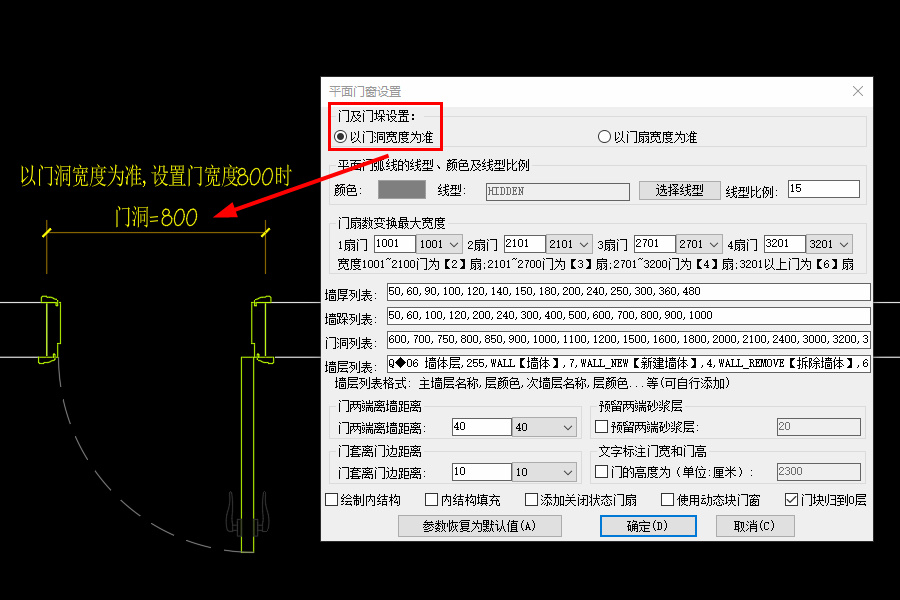

A:门及门垛设置:门的宽度以门洞宽度或门扇宽度为基准设置,如下图

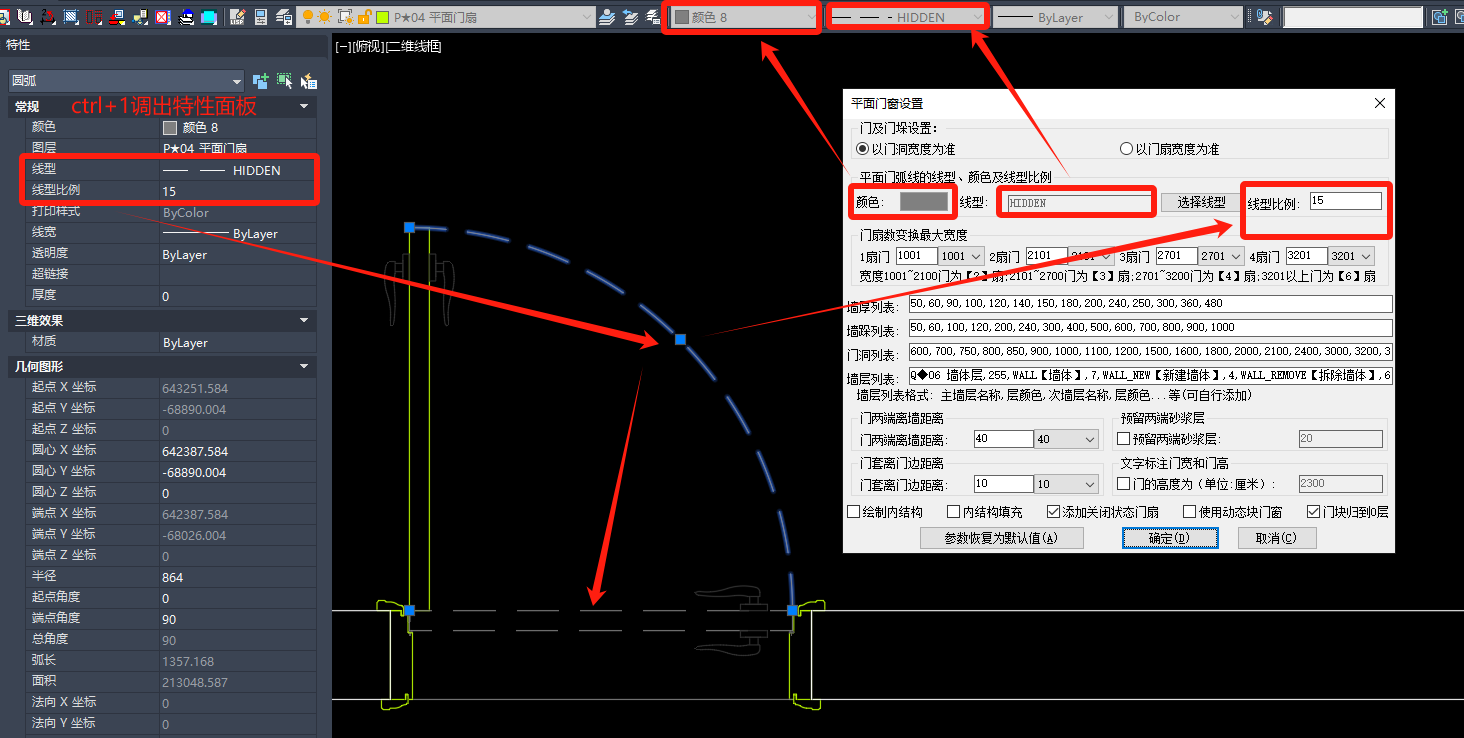

B:平面弧线的线型。颜色及线型比例设置(如上图8号线的设置)
C:门扇变换最大宽度:
说明:例如绘制单开门输入1100宽度,系统会自动变成双扇(自动分双扇,可调整尺寸)
D:预设值:(应用比较广泛)
墙厚列表:XQ命令
墙垛列表:一般是“无套门”和“落地窗”样式可以用到,或者KD、PK、WTM、KC等命令
门洞列表:一般是“无套门”和“落地窗”样式可以用到,或者KD、PK、WTM、KC等命令
墙层列表:把你要墙体设置在“墙层列表”,选取一条线自动判断生成门窗

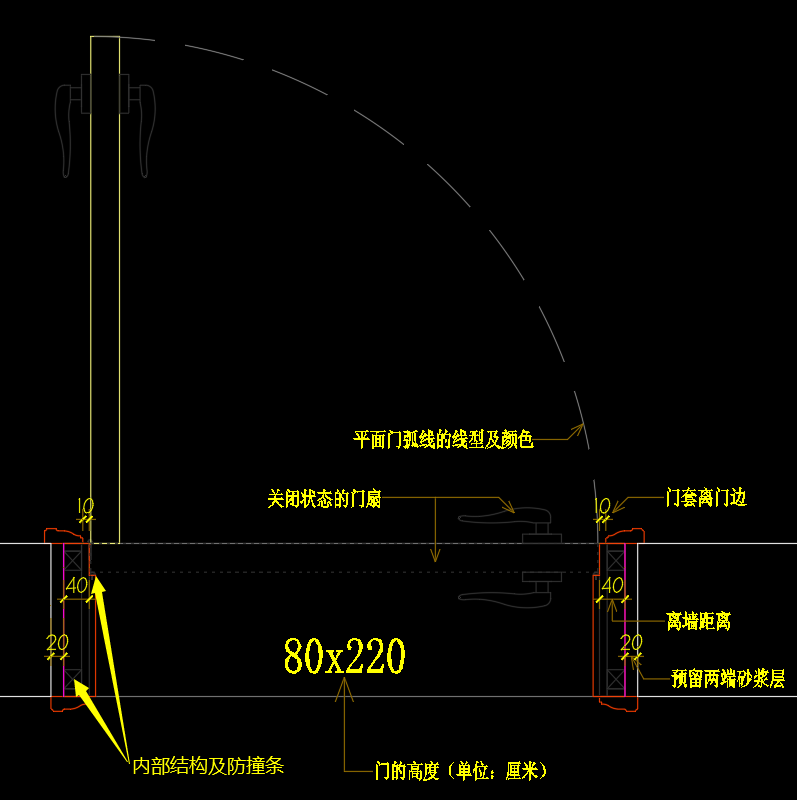

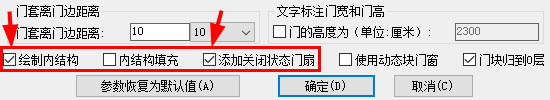

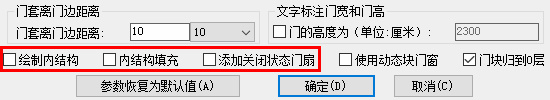

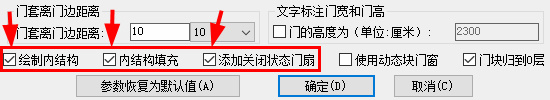

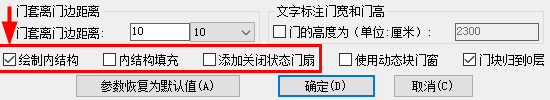

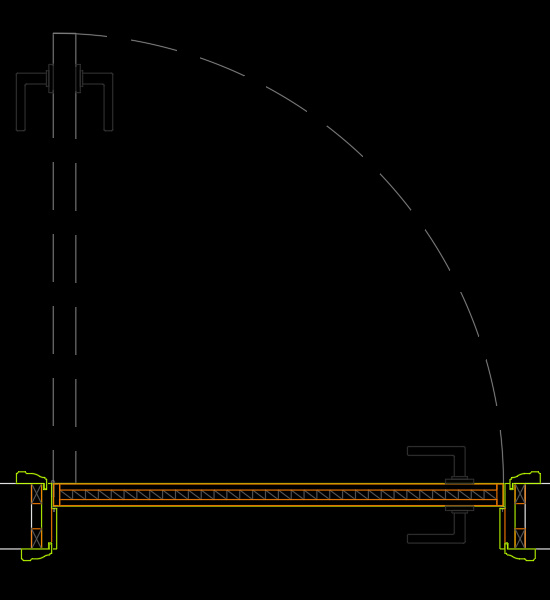

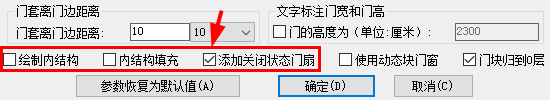

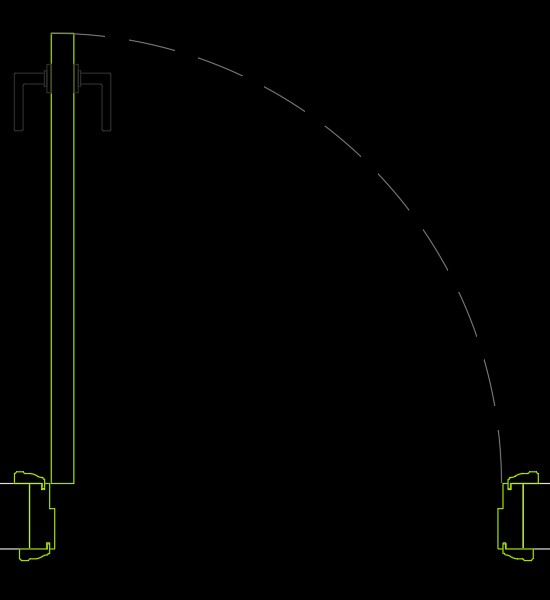

E:详细设置如下图
输入MM,面板点击“门套(F)”,跳出门套设置
款式默认有几种,可自定义入库:

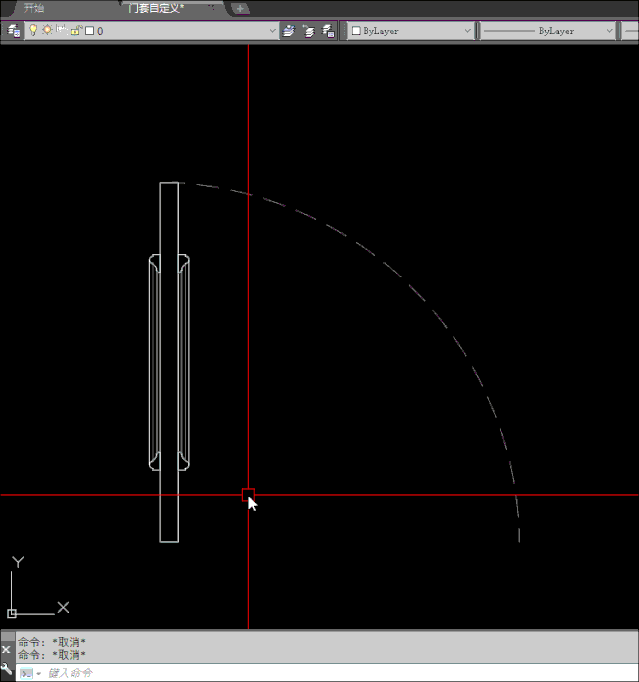

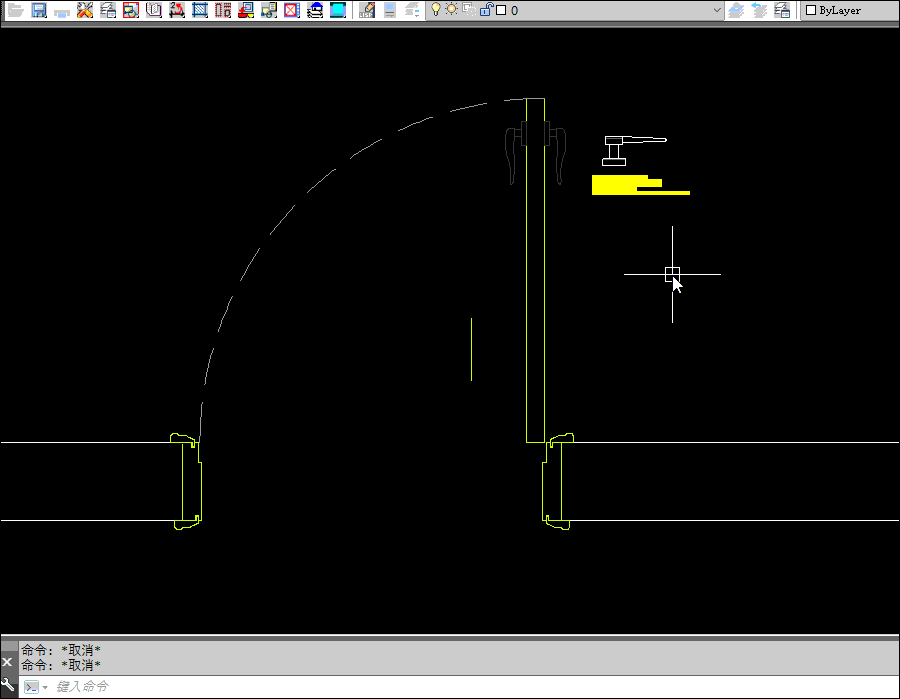

MM→点击门套→添加入库→选择要入库的门套对象→确定把手基点(如图原有门把手的红色点为插入点)→修改块名(按原有把手图字往下排序)→确定
注意:请保持门套图层及方位一致,入库的门套不能是图块,插入基点在左下角

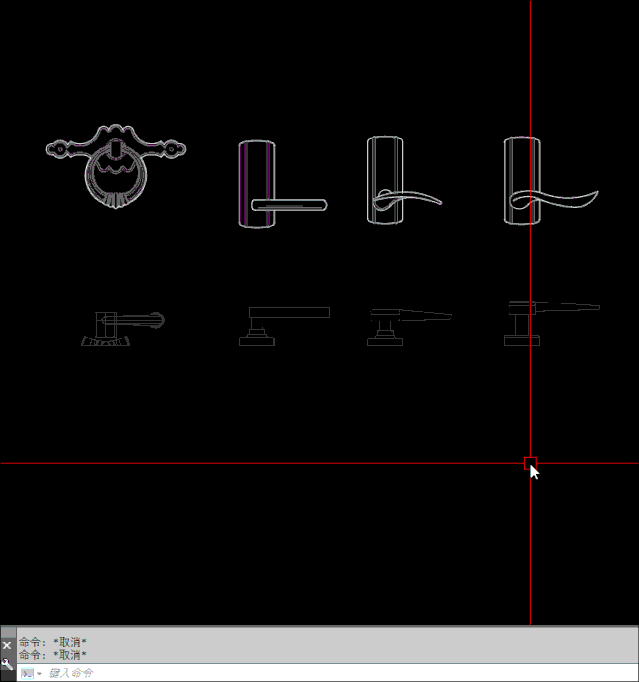

输入MM,面板点击“拉手(G)”,跳出拉手设置
款式默认有几种,可自定义入库:
MM→点击拉手→添加入库→选择要入库的拉手对象→确定把手基点(如图原有门把手的红色点为插入点)→修改块名(按原有把手图字往下排序)→确定
注意:请保持把手图层及方位一致,入库的门把手不能是图块
只有无套门可自定义,因带套平面门靠海龙内置编程参数支持,无法自定义
操作流程分两步

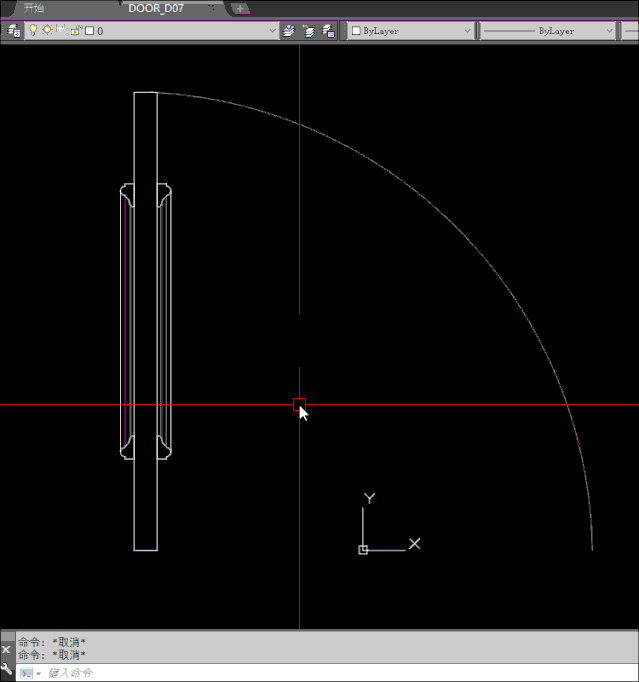

1.制作好一个正常大小的门样式→把门样SC命令缩小到1mm大小的高度→把门样图元坐标设置0,0坐标(m或v移动,输入0,0坐标)→把门平移0.5mm,坐标在门中间→文件另存到《D:\海龙软件v3.0\Sys\门窗》→按格式命名→保存
说明:如图我设置的是1000mm大小的门,缩放到1mm即sc缩放比例为0.001
2.把门样式放到合适的大小(如GIF动图位置)→输入“mslide”命令保存一个sld幻灯格式文件,与门样式名称一致,保存到《D:\海龙软件v3.0\Sys\门窗》 文件夹 →然后保存关闭文件→新建一个文件测试→mm→无套门→找到自己入库的门样式

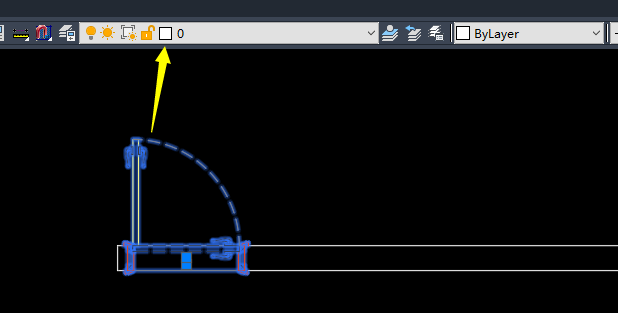

为什么放在0图层?0层最大的作用就是用来存放块、动态块的。0层是共用参照图层,不具备任何属性,无需删除。0层建块后,内部物体颜色随层,块内线型属性(颜色等)可以随之变化。在布局操作中,想要冻结门块内的某一个图层时,比如门扇图层(门扇图层在平面地铺图,天花造型图等图内需要冻结),我们只需冻结门扇图层即可,块内的门套层,门槛层将不会受到冻结影响
因此,MM的门块在0图层:因门块里面已经分好门扇,门套,门槛三个图层,分别对应yy里面的 门,门套,门槛线 三个系统图层
(如果将门块放在门扇图层的时候,我们在视口中冻结这个门扇图层的时候,块里面的门套,门槛也将会一起冻结隐藏了,实际上很多公司规范天花图是需要门套层的)
块编辑功能给可以给图块定义一些参数、动作。使之可以在绘制过程中动态调整,提高效率。
操作流程:mm→设置→√使用动态平面门窗→确定退出mm面板→重新输入mm命令→调出来的就是动态门窗的面板
若要使用普通平面门窗→√使用普通块平面门→重新输入mm即可
q 功能:从对话框选门窗样式进行插入。
▶可选择门的样式、居中或靠边插入、门扇拉手和门套、门槛线,(图2)
图1
提示:点击“拉手”按钮可更换平面门的拉手;点击“门套”按钮可更换平面门的门套,这些图块都可自行添加或修改,但要注意图块插入点。
▶平面门项为:插入带门套的平面门;

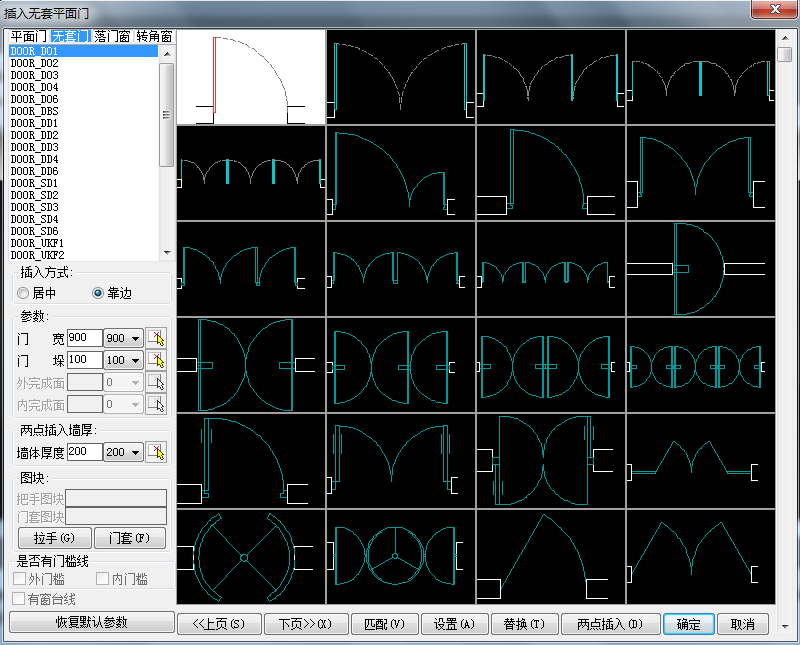

无套门项为:插入没有门套的平面门(图2);
:-: 图2
落地窗项为:插入落地门及窗户;
转角窗项为:插入转角的窗户。
▶无套门(图2)可以自定义门样式(把自定义的门窗图块复制到软件 “Sys\门窗” 的目录下),注意设置好图块的位置和XY方向比例的控制。

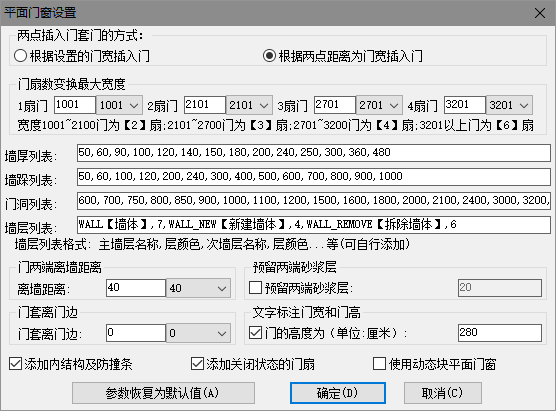

▶图1的“设置”按钮:可设置相关参数(图3)。
“根据设置的门宽插入门”即:两点插入的门宽以对话框中设置的宽度为准;“根据两点距离为门宽插入门”即:图面上点取的两点就是门宽度。
门扇数变换 :1扇门宽1001即小于1001的尺寸为1扇门;2扇门宽2101即10012101为2扇门;3扇门宽2701即21012701为3扇门;4扇门宽3201即2701~3201为4扇门,大于3201为6扇门。

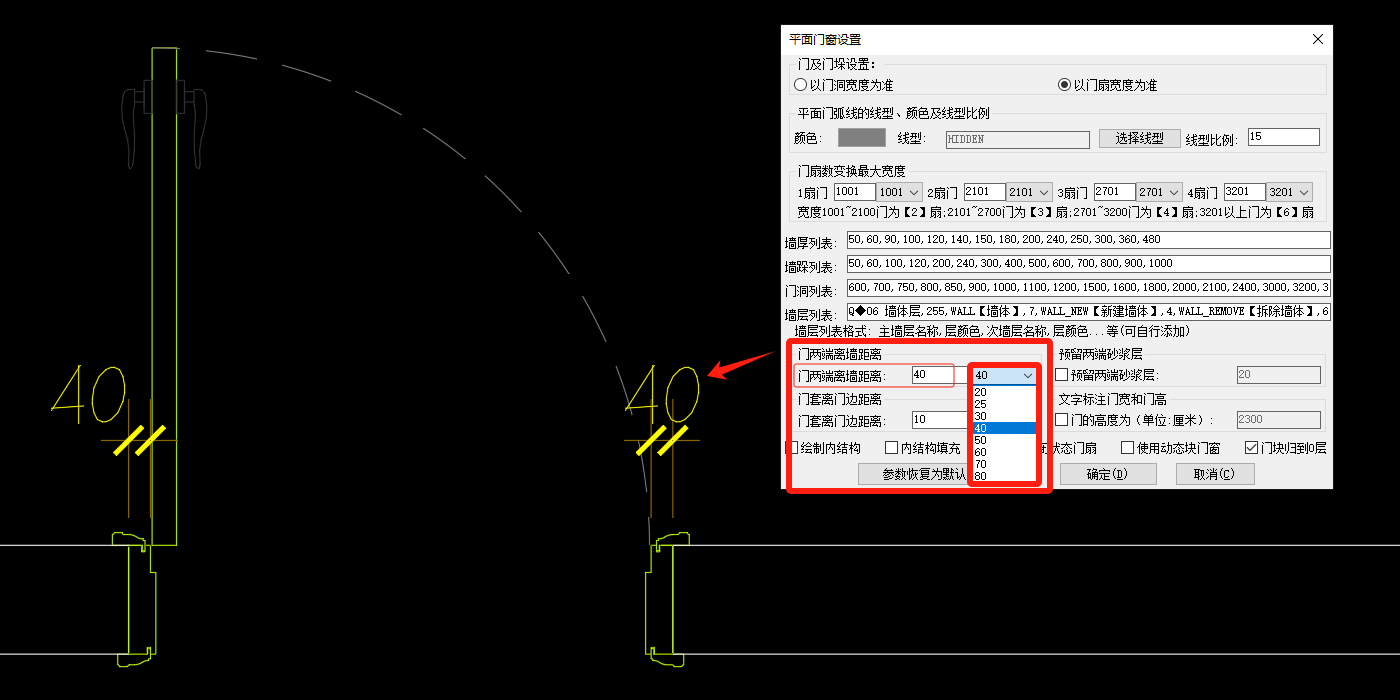

离墙距离: 指的是门套基层结构宽度。(如图4中的尺寸“40”);
门套离门边:门套离门边的距离。(如图4中的尺寸“10”)
预留两端砂浆层:门套安装前在两端墙面抹的砂浆的距离。(如图4中的尺寸“20”)
:-: 图4
▶点取墙体上的插入位置(注意:如果选中的墙线在墙线层的话,选中一根线条后会自动插入门窗,否则两根墙线都需要选中)。
▶自动居中插入或按门垛宽度靠边插入。
▶门内外开启方向通过插入门后移动鼠标来确定。

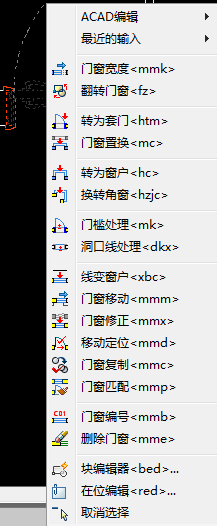

▶选中插入的门窗按鼠标右键后会出现门窗相应的菜单 (图5)。
▶命令记忆技巧:“门”拼音第一个字母组合。
从对话框中选取门窗样式进行插入
