BLM-立面比例

施工图立面比例有一个合理的区间,如果设置好可以减少后续改图

其中立面出图大多数采用图框图幅为(A3~A1)

其中比例多采用1:20、1:25、1:30、1:40、1:50(其中比例以1:25和130为宜,打印的细节越清晰)

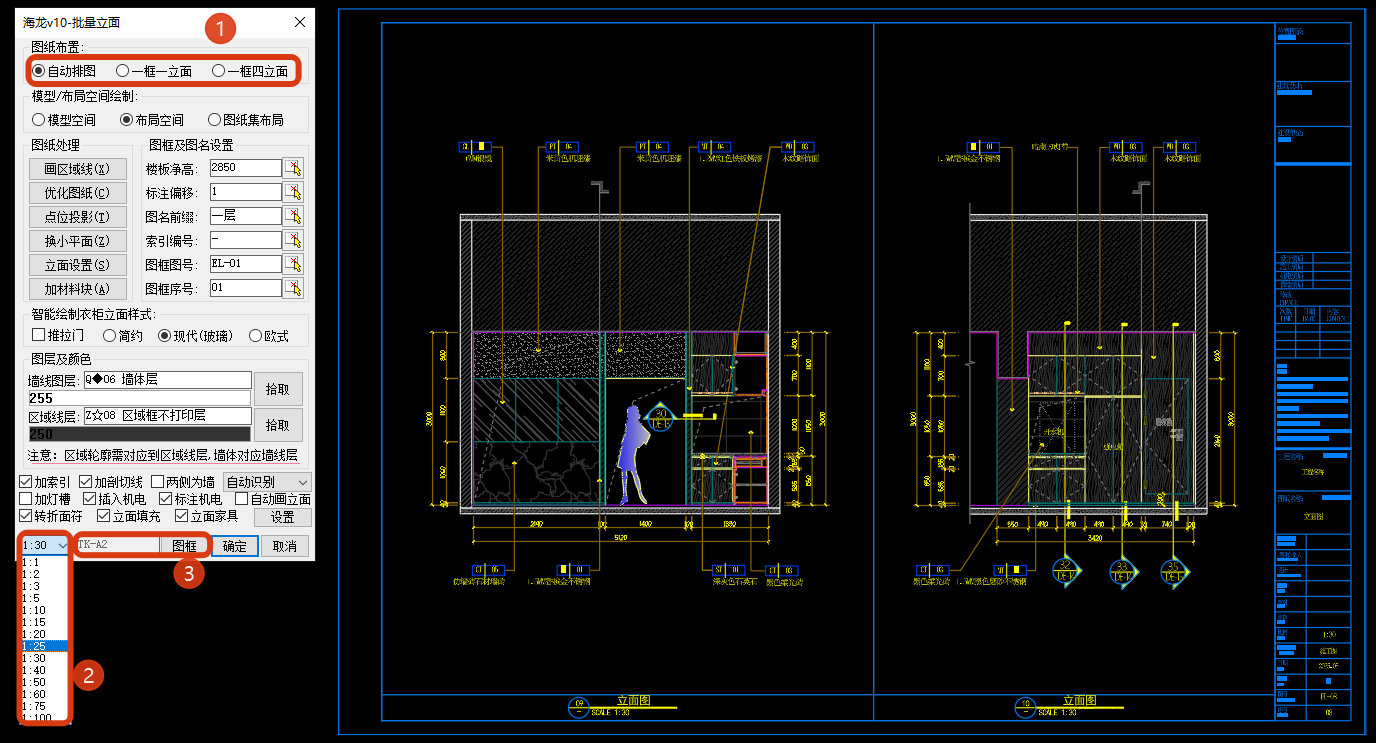

海龙主要有三种布置模式,分别为自动排图、一框一立面、一框四立面

自动排图和一框四立面在常规状态下区别为后者固定每张图四立面,区别不大,因此我们以“自动排图”和“一框一立面”进行对比

供大家参考选择

01.家装和常规空间,图幅及比例

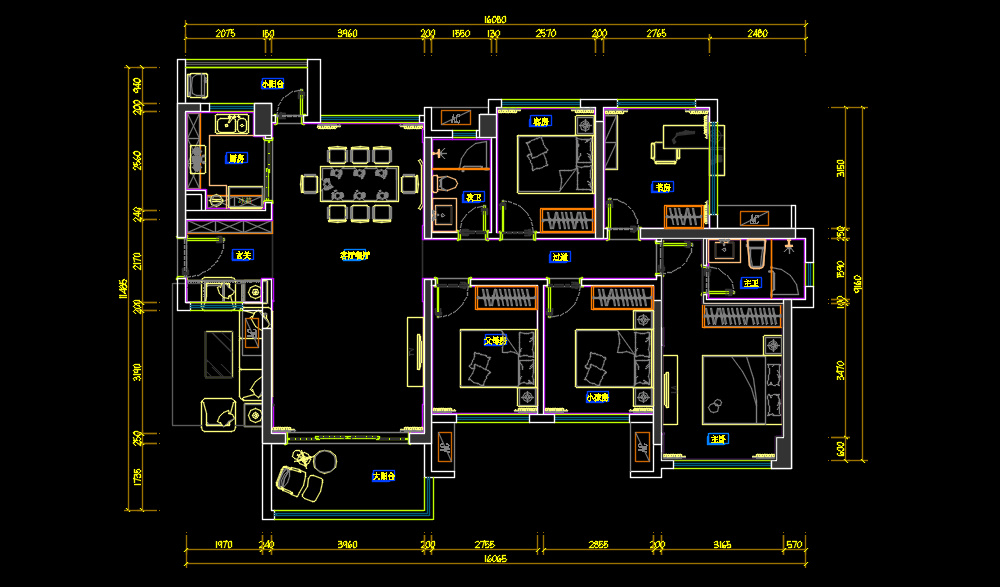

泛指空间长宽在10米范围内的空间例如客厅,卧室,小办公室,功能房

海龙BLM一键全图立面:A3图纸布置采用“一图一立面”时,建议选用比例1:30~1:40

下图是1:30的比例出图效果,饱满

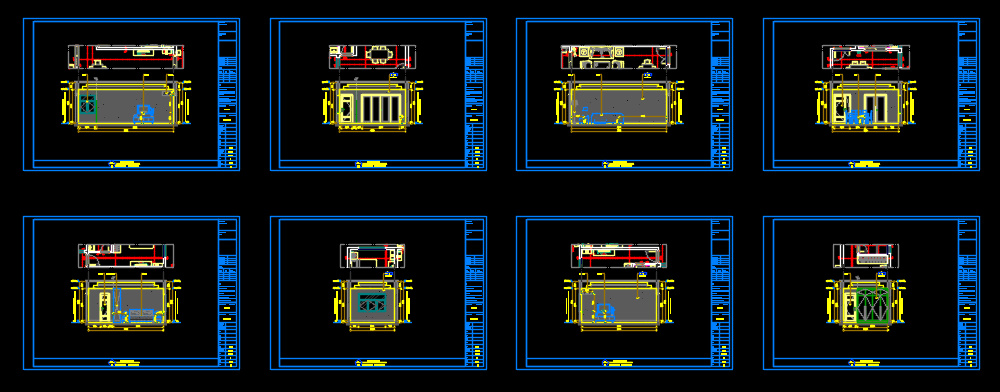

 下图是1:40的比例出图效果,正常

海龙BLM一键全图立面:A3图纸布置采用“自动排图”时,建议选用比例1:40 ~1:50

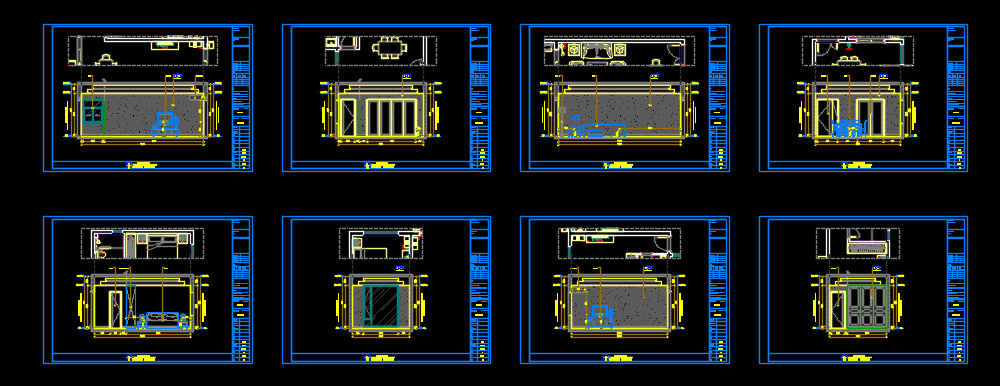

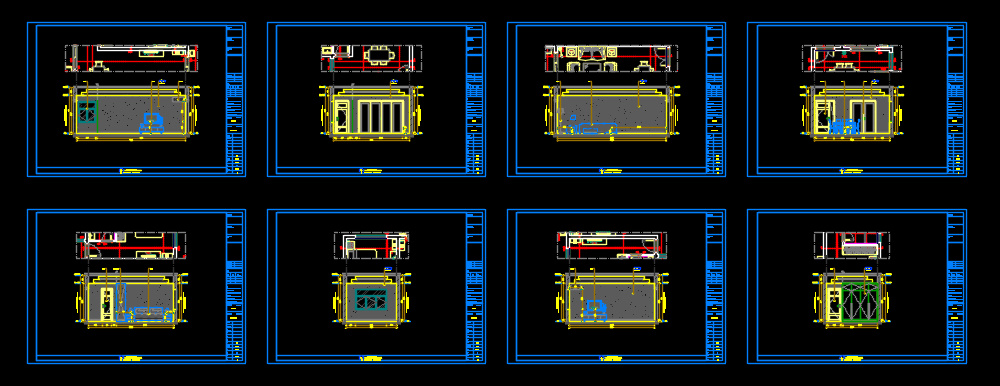

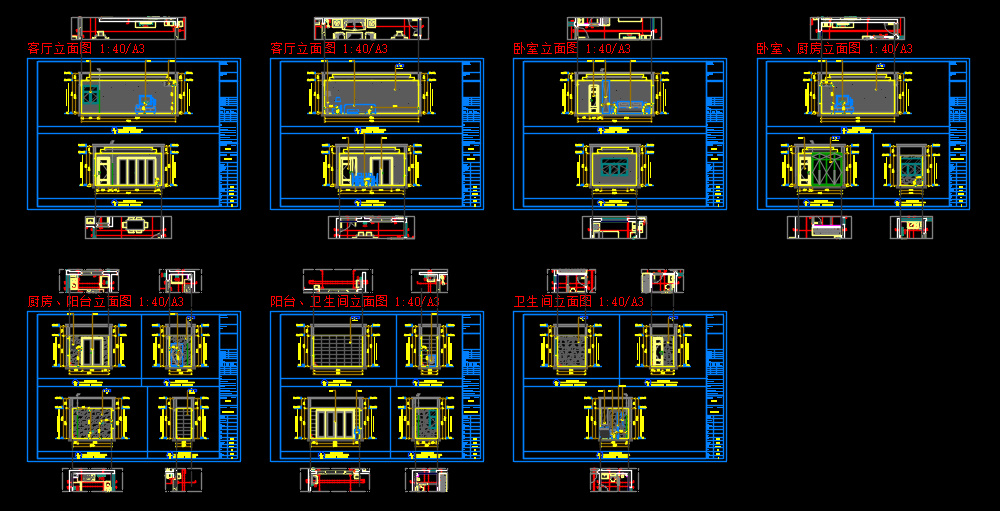

下图是1:40的比例出图效果,饱满

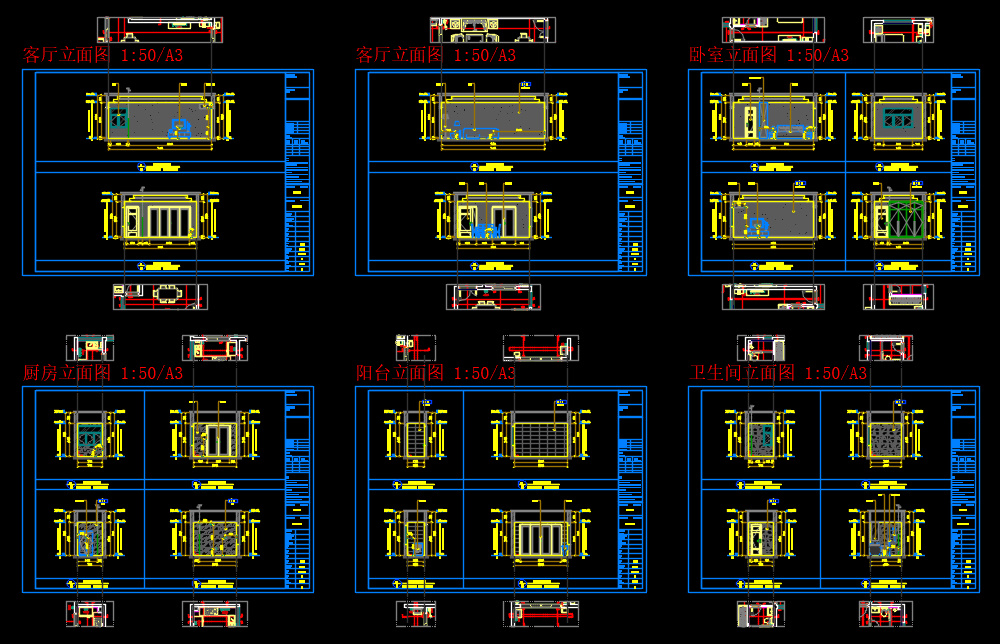

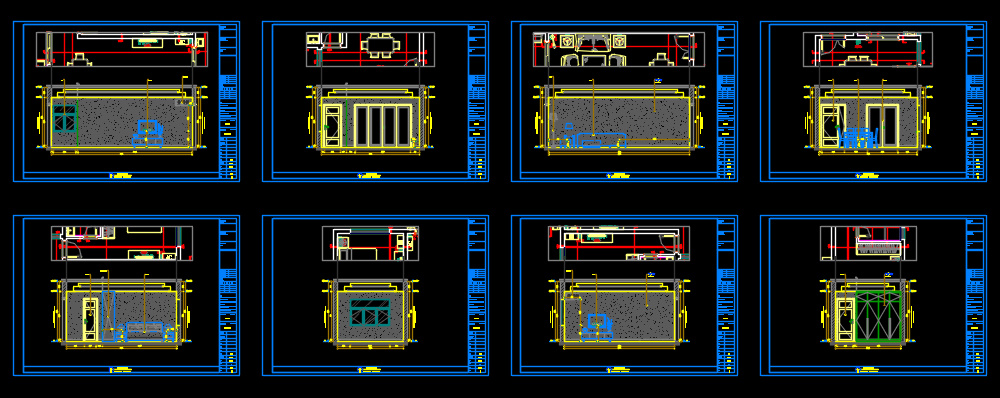

下图是1:50的比例出图效果,饱满

海龙BLM一键全图立面:A2图纸布置采用“一图一立面”时,建议选用比例1:20、1:25、1:30

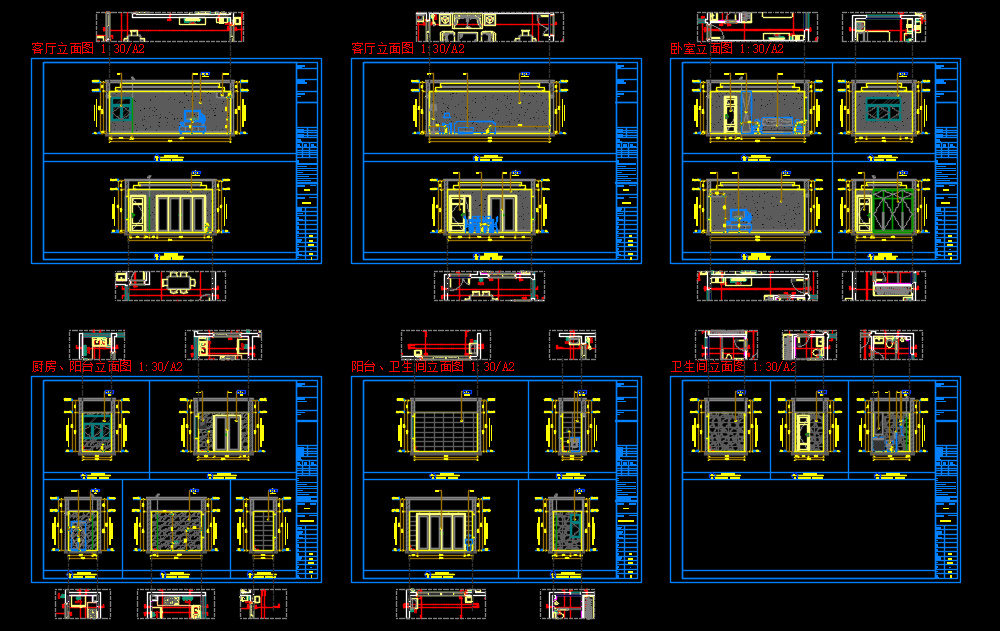

下图是1:30的比例出图效果,正常

下图是1:20的比例出图效果,偏饱满

海龙BLM一键全图立面:A2图纸布置采用“自动排图”时,建议选用比例1:30 ~1:40

下图是1:30的比例出图效果,正常适中

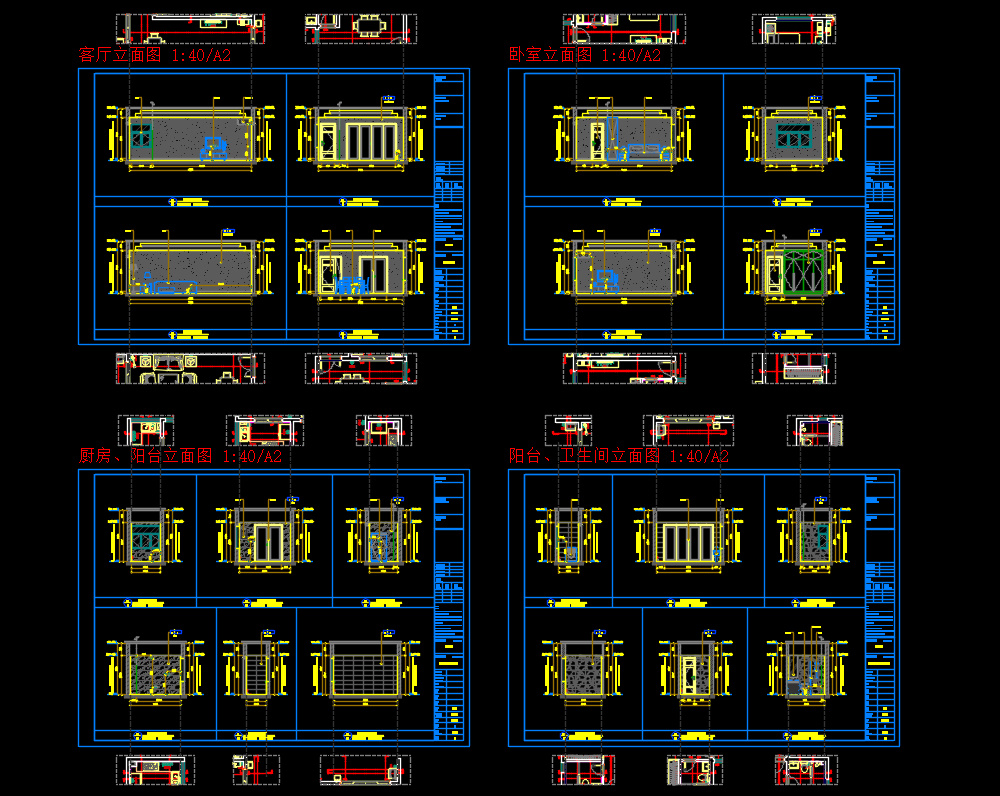

下图是1:40的比例出图效果,饱满,大概每张图4~6个立面

02.大空间立面,图幅及比例

泛指空间长宽在大于10米范围内的空间例如办公室长廊,酒店过道,商场立面,餐饮空间,展厅等等

此类空间长度变化很大,而且多为加长图框,树哥在这里总结为主

海龙BLM一键全图立面:A2图纸布置多采用“自动排图”,建议选用比例1:30 ~1:50

长度超过A2图框宽度,采用折叠立面,或者加长图框打印

海龙BLM一键全图立面:A1图纸布置多采用“自动排图”,建议选用比例1:25 ~1:40

长度超过A1图框宽度,采用折叠立面,或者加长图框打印

立面绘制基本不用A0,多用于大型空间的平面图
