拆建墙体 CQ

功能:框取原始结构和改造后的平面,绘制“拆除墙体”和“新建墙体”图纸(以下视频及图文适用于2025.06之后的海龙V10,其他旧版有BUG不支持)
记忆:“拆墙” 拼音首字母

典型案例实操演练

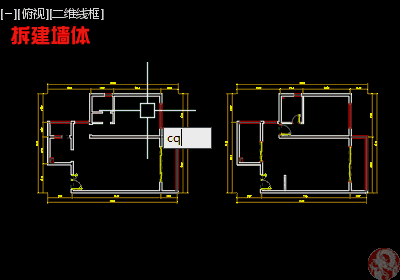

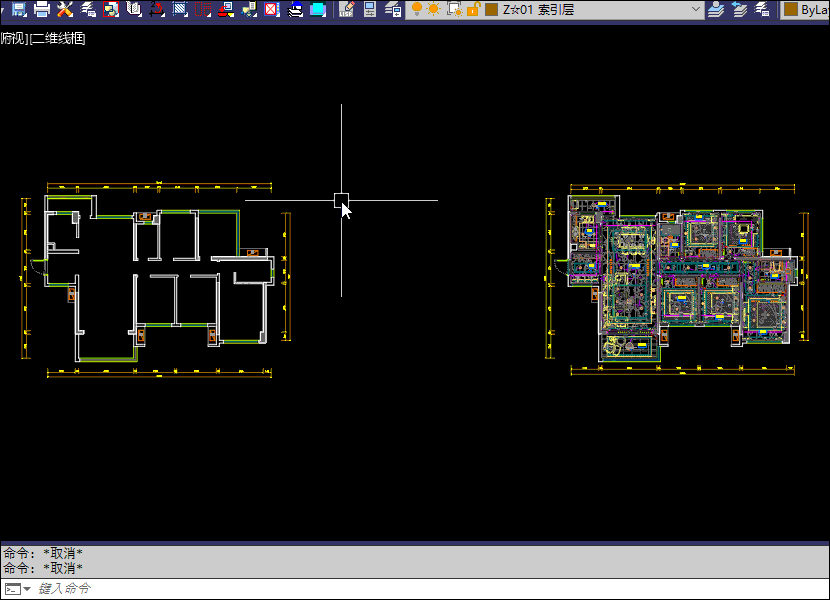

【拆墙新建图CQ动图演示】

动态操作过程演示,设置好图层与墙线闭合关系,轻松生成,详见教学

视频要点

01 刚练习用户复制出去为了生成拆改图后再复制回去 用户(熟手无需复制,原图操作即可)
02.选中墙柱填充HB生成墙柱墙线,因为墙柱等非拆建的墙体,可另归层为“原始墙柱”等非系统图层(目的:简化墙体,减少出错),另一原因是为了不被墙线分割影响墙体显示,才把墙柱和墙体分开而图面不受影响
03.进行墙线闭合、墙线分割2个操作
04.CQ对齐两点,建议找在墙体层上面的点

树哥建议:
多用D命令独立图层检查,墙体图层要纯粹,不要把不相关的归层到墙体层

课件下载,练习巩固

唯一条件

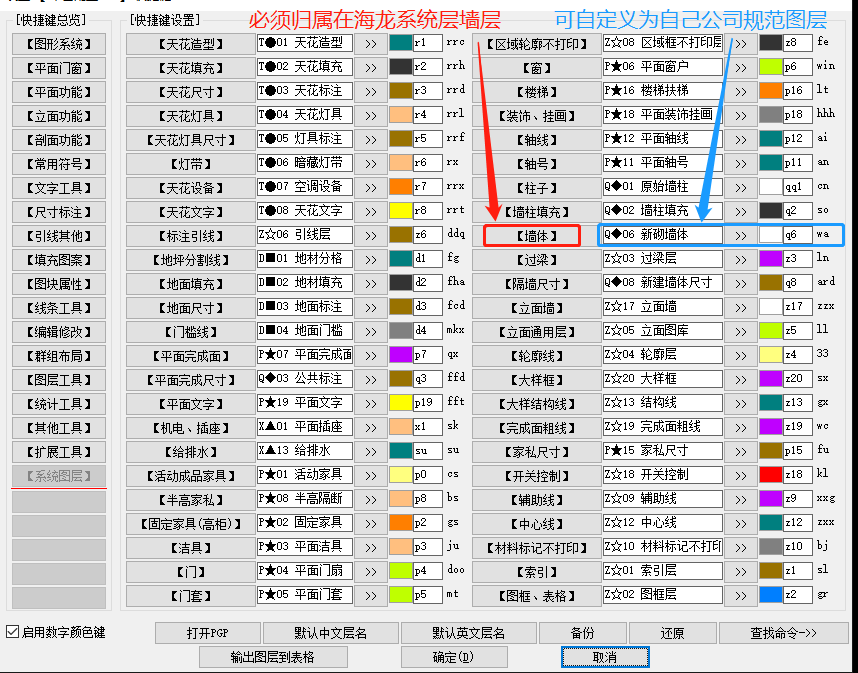

唯一条件:墙体归层在系统层【墙体】下的用户自定义图层


 影响因素:
A. 墙线不闭合
B. 墙线被分割
C 墙线分层太杂乱
D 墙线大闭环中有小闭环
E 两个平面保持合理距离
F 图框和外围标注
影响要素重要但非必要,但如果“满足”,会让生成图纸更完美,一次到位

影响因素

V10的拆建墙历经优化已经稳定,按照规则细节都可完美生成;明白失败很重要,但最关键的仍是画图/分层规范,可避免诸多没必要的返工
(AB因素在海龙2025.06后的版本CQ命令后会在程序内自动优化墙体)

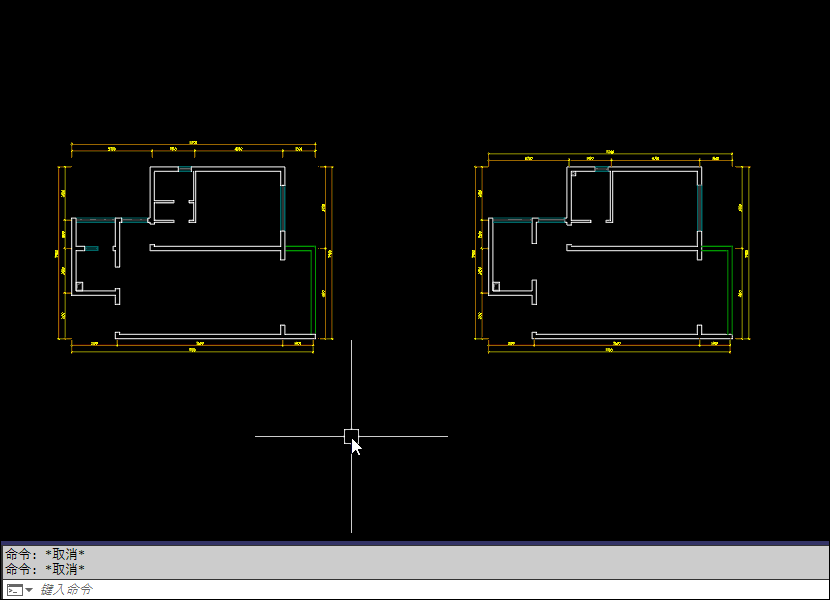

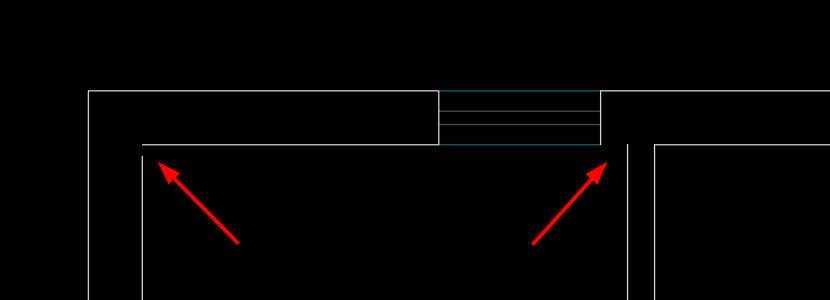

A. 墙线不闭合

则无法生成墙线闭合面域,系统会判断为无墙体,导致两边无法对比或生成错误

动图教学

优先人工检查:选中墙线,D独立图层(D空格两下恢复显示),将有问题的墙线连接修补
其次智能检查:执行命令CQ→优化墙线(F)→选中全部墙体→输入比最大墙体厚度+5数值→自动判断修补
(优化成功的墙体变成首尾相连的“选中状态”,存在问题的墙线会不被选中)

(如上图一开始CQ拆墙不成功,是墙线不闭合导致错误)

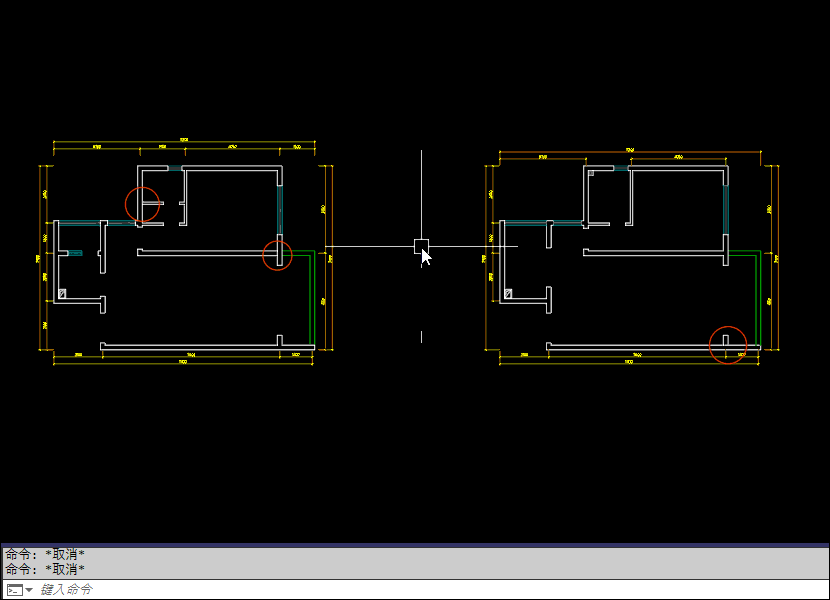

B. 墙线被分割

原始墙与新建墙同一个位置分割线有差异,导致被分成多个面域(和F不同,这里是两边分割不一致)

动图教学

优先人工检查:选中墙线,D独立图层(D空格两下恢复显示),将有问题的墙线TR修剪
其次智能检查:执行命令CQ→优化墙线(F)→选中全部墙体→输入比最大墙体厚度+5数值→自动判断剪切
(优化成功的墙体变成首尾相连的“选中状态”,存在问题的墙线会不被选中

(如上图一开始CQ拆墙不成功,是多面域导致错误)
C 墙线分层太杂乱

分层太随意,软件只是程序,只按编程规则运行,应该让拆建墙体简洁干净

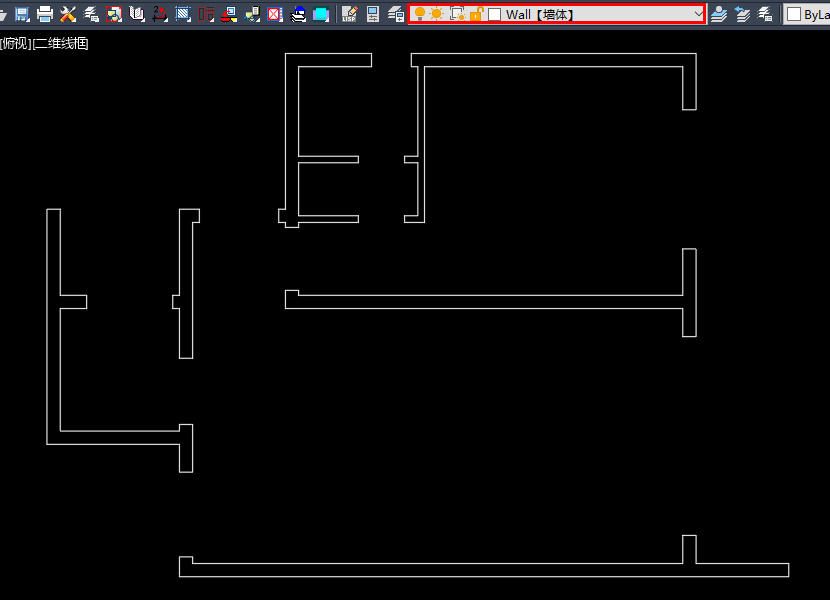

正确的归层状态

D独立图层检查:墙体闭环,无分割,CQ一次拆墙成功

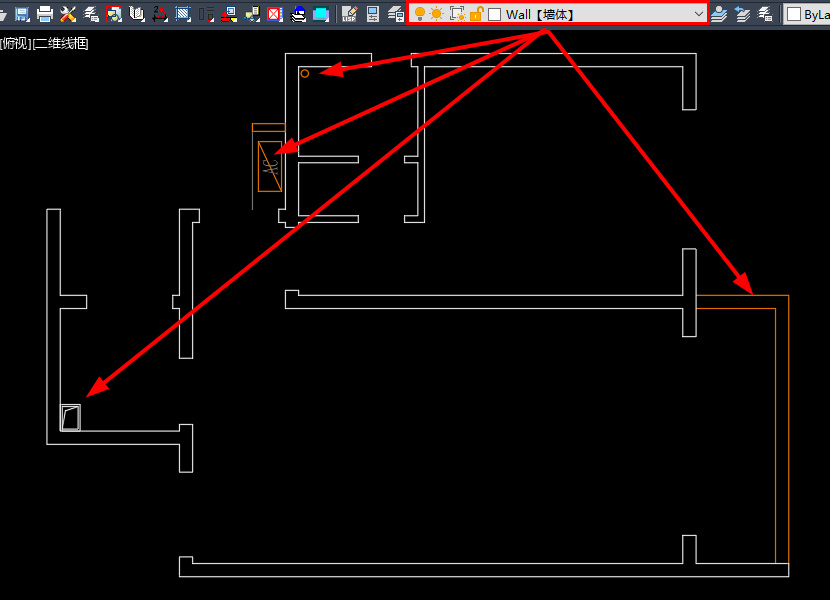

杂乱的归层状态

D独立图层检查:下水道/空调位/栏杆混淆在墙体层,增大系统判断错误,CQ基本80%会失败)

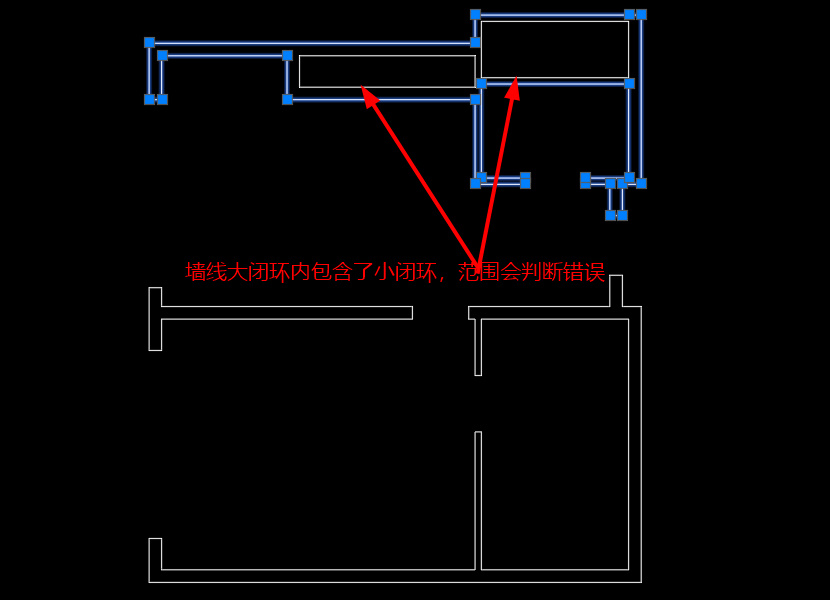

D 墙线大闭环中有小闭环

相当于两个墙线区域叠加在一起,会导致程序判断范围错误

当范围过大导致内部产生小闭环,CQ会导致错误,需要将大闭环拆分

E 两个平面保持合理距离

距离太近,导致程序认为是1个平面导致错误,净间距建议>6000,并且两个平面必须在同一水平线上

F 图框和外围标注

除了TTT一键平立面生成的“拆墙图”,我们也可以后期单一生成拆墙图,其中有图例、标注和引线文字

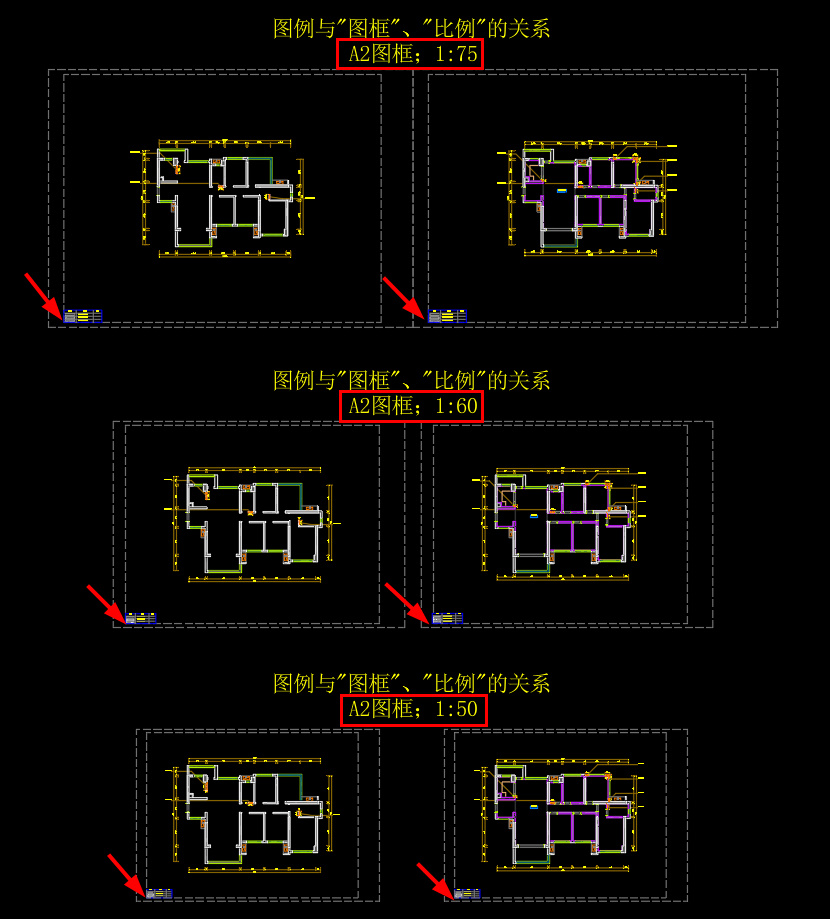

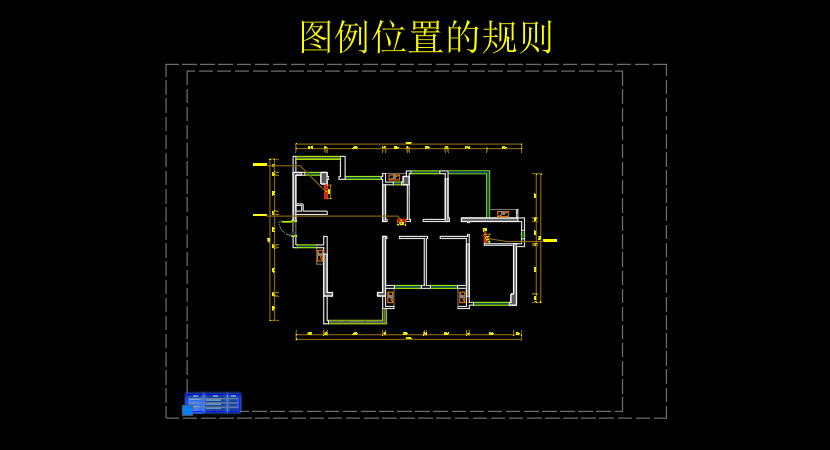

系统图框:图例

CQ会自动读取TTT设置的A1/A2/A3图框,结合DE比例生成刚好对应视口的最佳比例

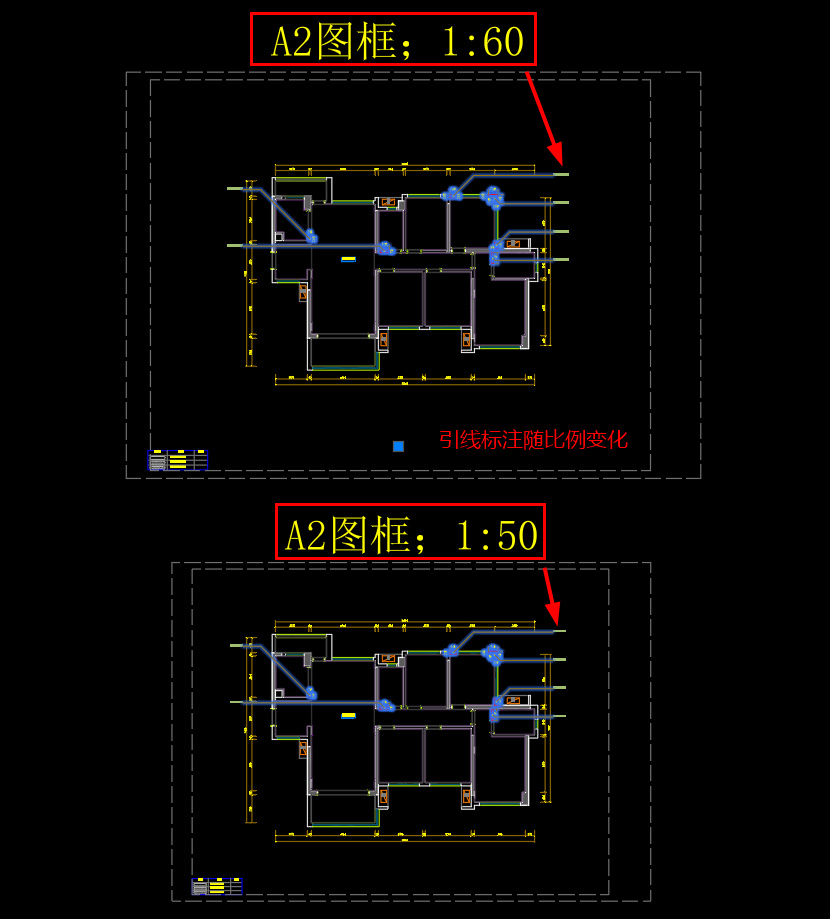

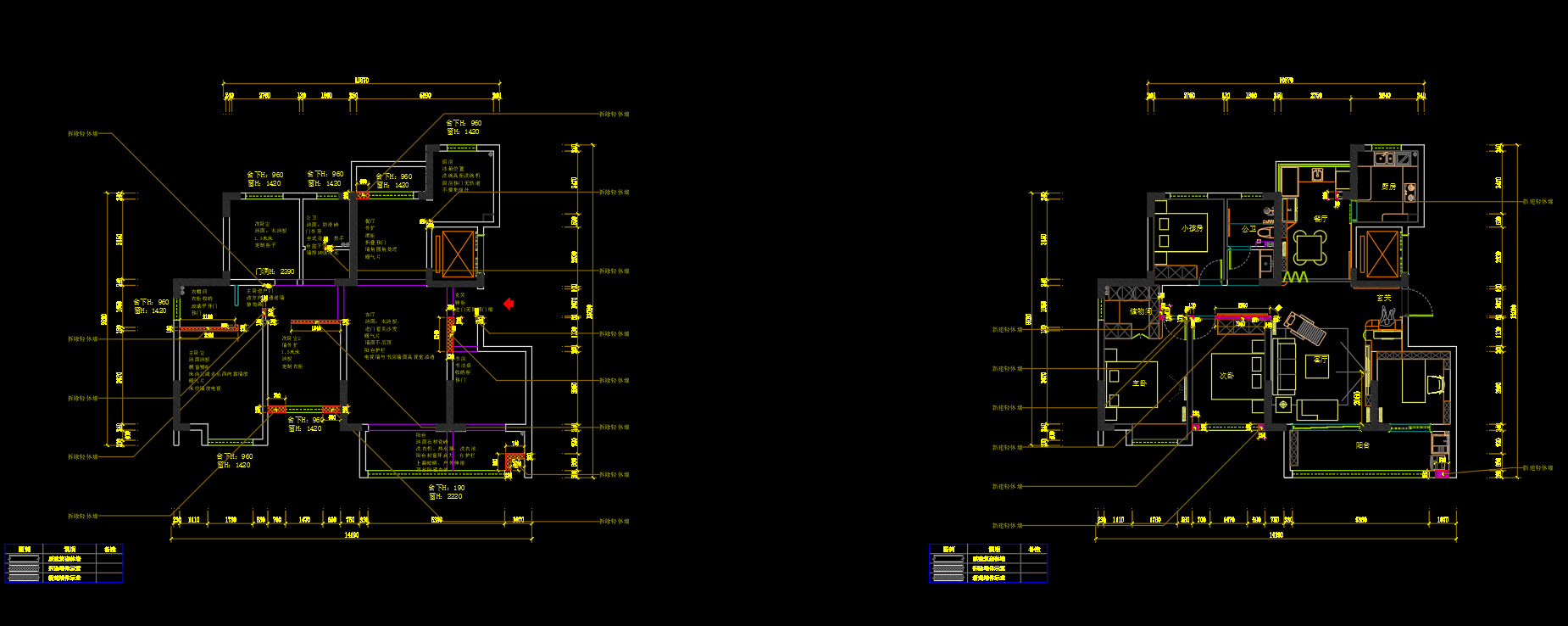

外围标注:标注和引线文字

CQ生成的比例会跟随选择的平面比例而变化大小,并自动识别有外围尺寸生成合理的引线标注

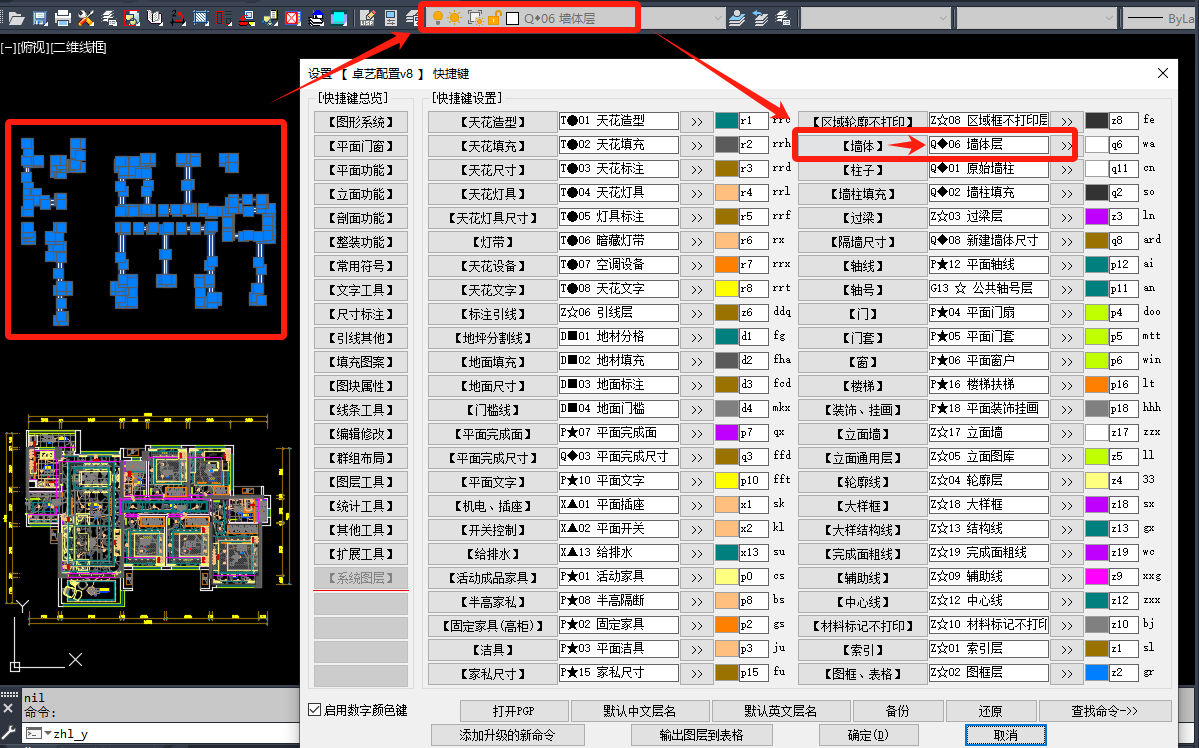

请检查墙体线是否正确

若图层不对会提示,“确认”则跳出CG配置面板选择配置;“取消”则继续当下配置操作

若配置和Y的系统墙层正确

则选中部分墙体,D独立图层,全选墙体线,输入Y,归层至系统墙层即可

若现有墙体图层正确而系统墙层不对

则将当前对的墙体图层设置为系统墙层即可

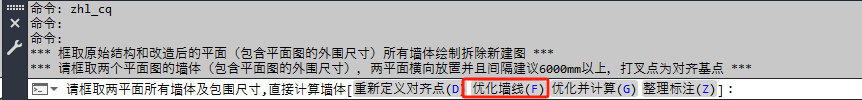

CQ自带优化功能

输入CQ,跳出操作提示栏,选择优化墙线F,海龙会根据墙体线进行自动切割和闭合的操作
(未熟练前进行此操作,最好先将墙柱填充建块,或者复制一份出来再进行操作)

若选择优化并计算,相当于执行了优化墙线F+CQ拆建墙两个步骤

执行前优化命令

图纸存在画图不严谨,绘制非二维平面,墙体线在三维空间错位

图纸存在多条线段重叠,零碎线条覆盖

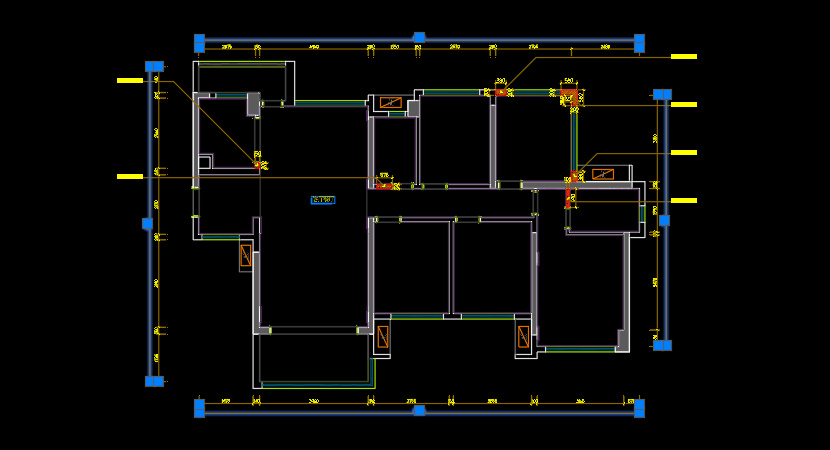

执行后优化命令

DS后空格两下,可选择多个标注批量对齐

标注存在重叠,根据标注起点按顺序分开

将整体的填充分开,单独调整每一个填充

对自动尺寸不满意,重新划线标注

配合DV合并尺寸,再按需DB断开

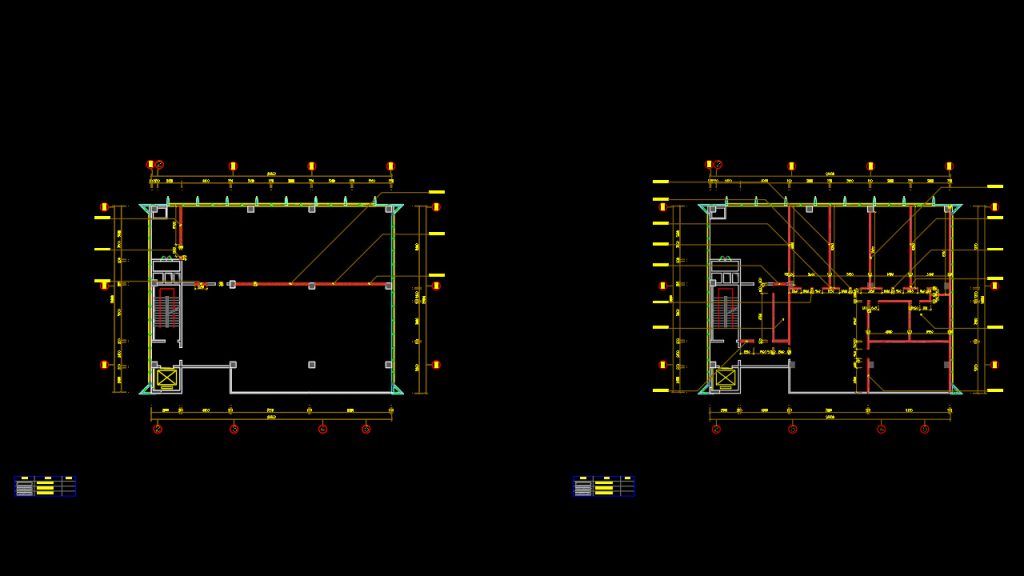

厂区改建的小型酒店户型解析

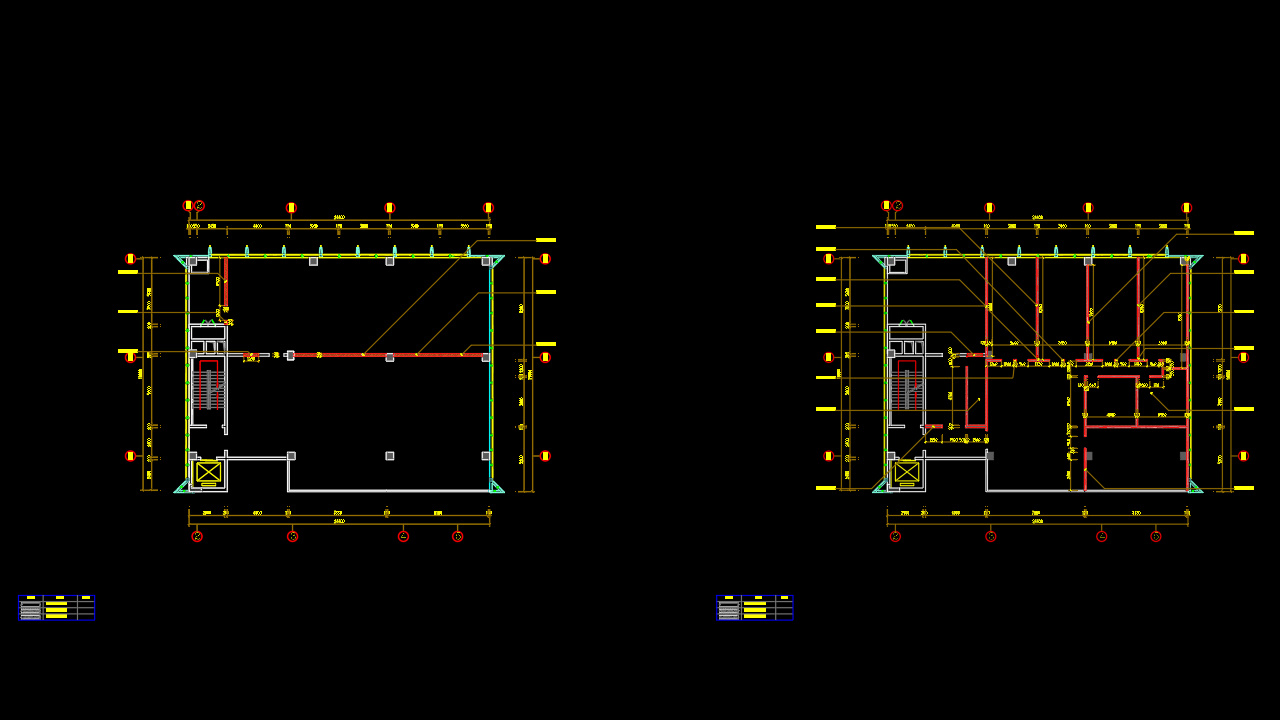

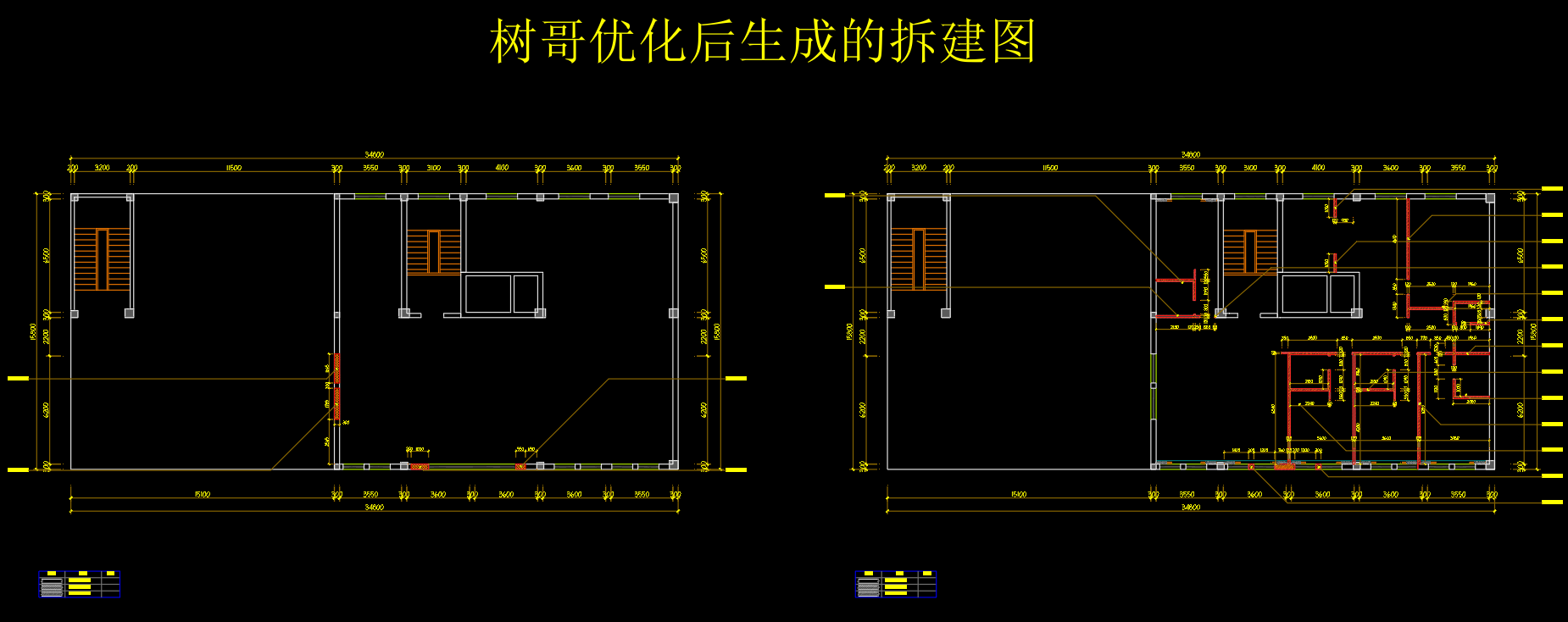

此空间是厂房改造的酒店案例,有一大片露台,涉及到外墙和窗户的改造,用户在生成拆建图有一小点细节没注意:墙线大闭环中有小闭环。树哥的处理方案是将管井部分的不拆建大闭环墙体归类到墙柱层,简化墙体层环境,利用wx和标注功能配合,轻松生成(此类空间的标注一般都重新标注更合理)

课件下载,练习巩固

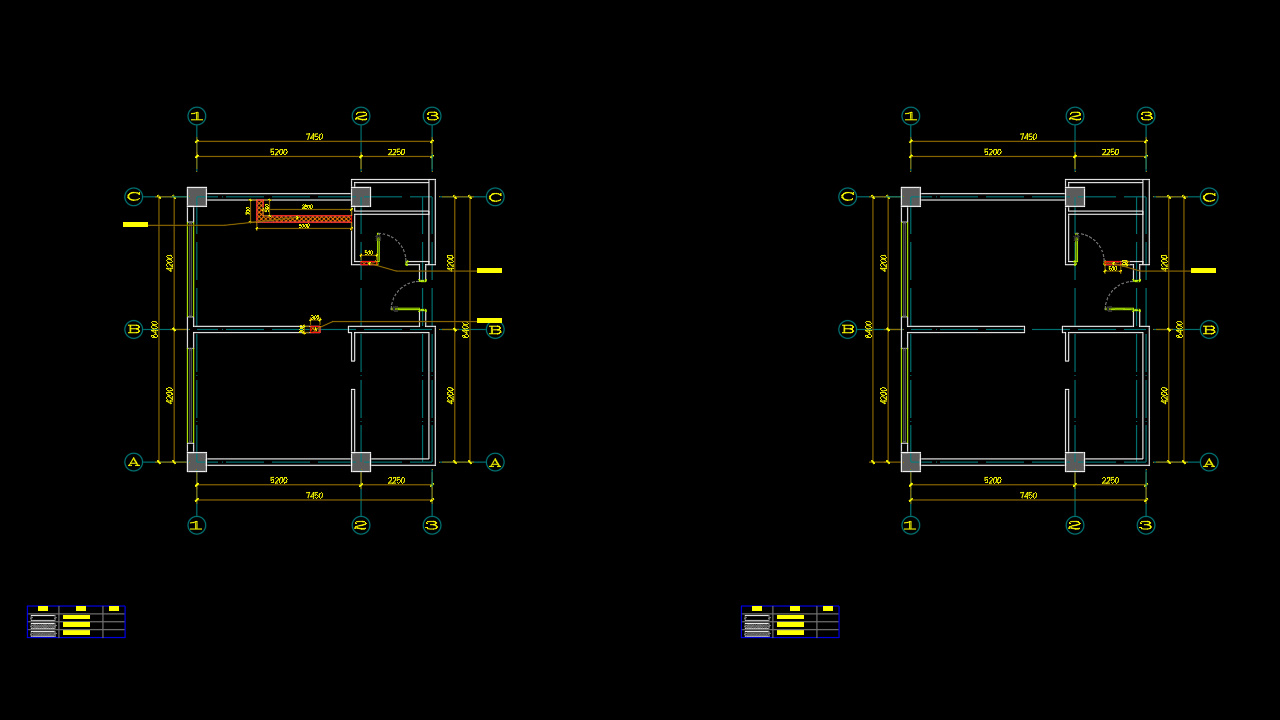

正版海龙客户练习用的户型解析

用户考虑了墙线闭合因素和墙线被分割因素,但是忽视了墙线大闭环中有小闭环因素。树哥的处理方案是墙体分层,简化墙体层环境,利用wx等功能配合,轻松生成

课件下载,练习巩固

外来图纸快速拆建墙绘图思路

类似办公室项目,平面布置即刻就要求出建墙图,前期没有时间整理图层如何快速出拆建墙,那如何快速调整出图呢?

课件下载,练习巩固
