尺寸标注没有文字数字 – 海龙官网

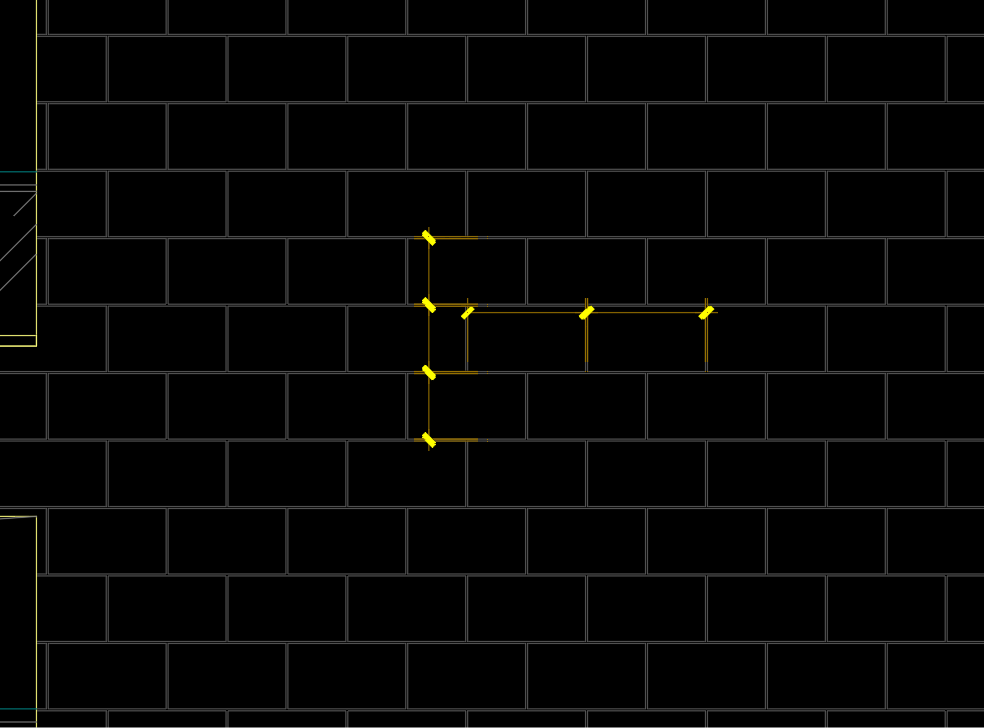

尺寸标注没有数字或数值很小

出错图片或文字提示

解决方法

1- 一般是尺寸标注设置的文字字高被修改了

选中出现问题的尺寸，ctrl+1 特性或者 MO 打开特性

看下是哪个标注样式

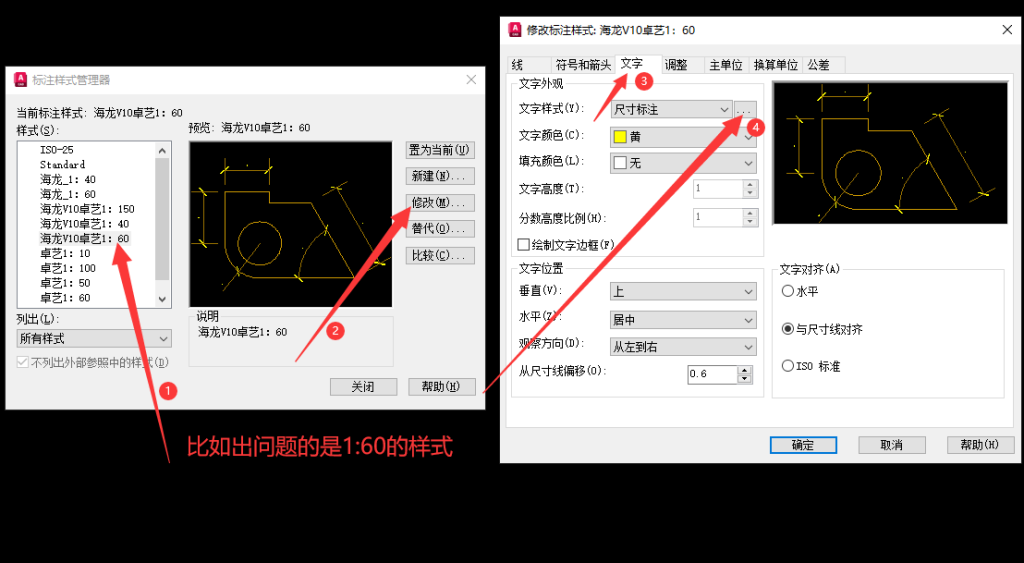

DSA打开标注样式管理器，修改对应的标注样式

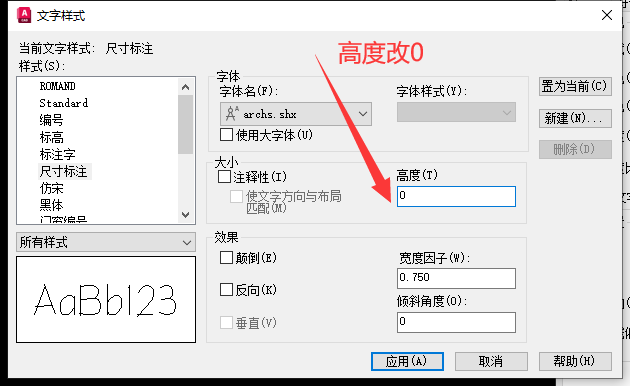

将文字样式的字高改0

如下图

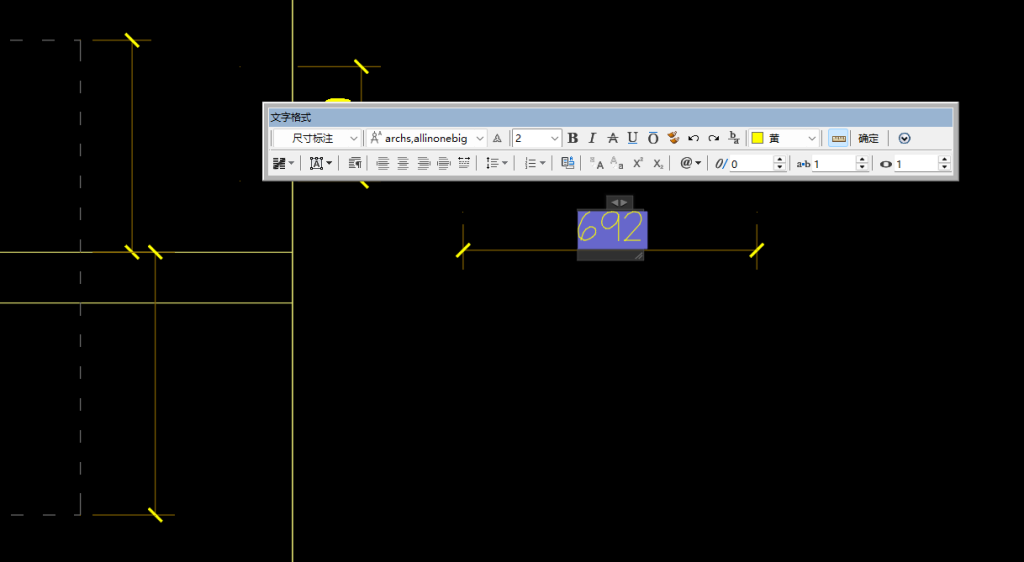

2-双击尺寸，是否能看到尺寸

如下图

双击是有显示数字的

这种一般是字体显示问题

可以在ssy改一下标注字体，确定。REA刷新
