完成面线WCC

记忆:“完-成-成”拼音第一个字母组合
功能:闭合空间、选取线段和沿墙画线三种方法绘制完成面,可设置完成面图层及厚度

图纸阶段场景不同,图面完成度不一样,采取的完成面画法也不一样。树哥这里列举平面墙体已确定后的几种图纸现状,如何绘制完成面更高效

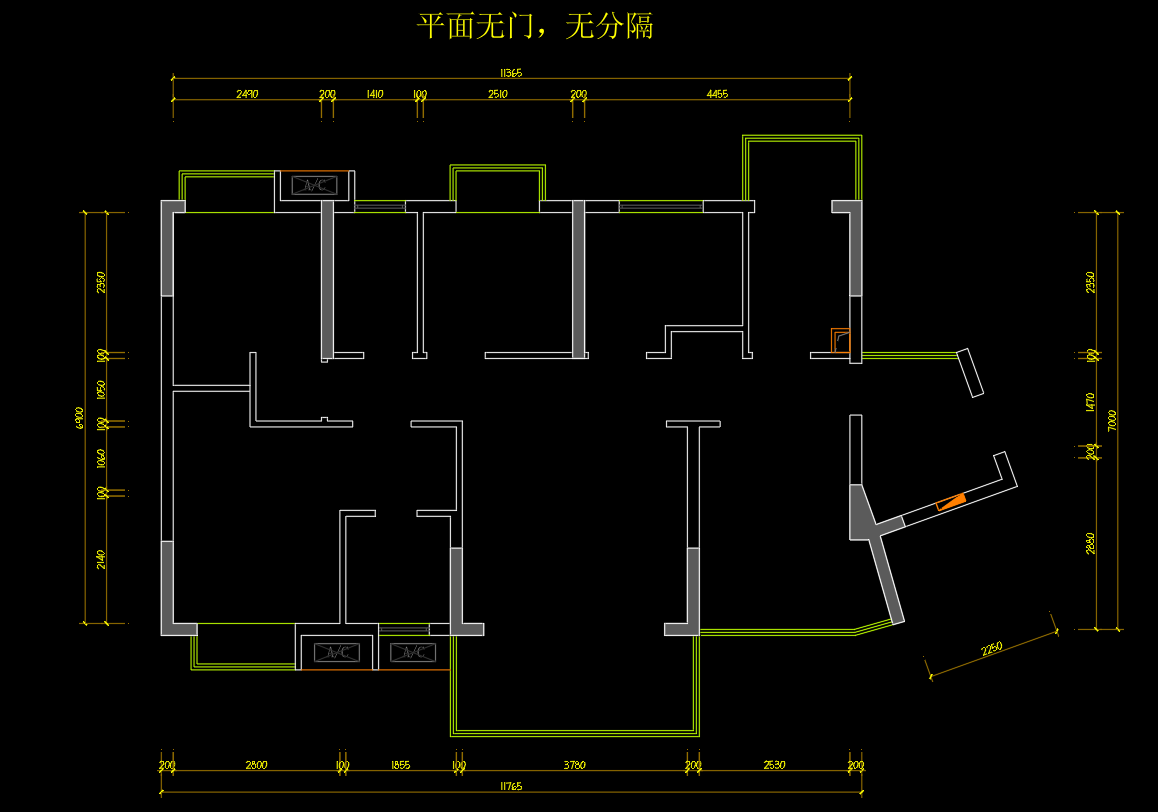

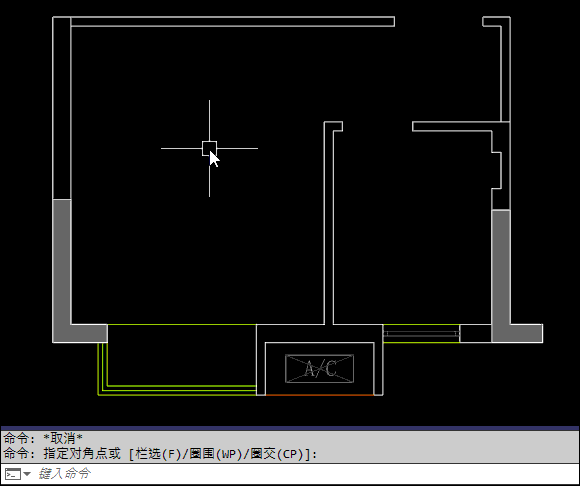

图纸现状:无门无分隔完成面画法

此图纸现状常见在是循环渐进状态下,进行的完成面绘制
步骤如下:
01.R或者L分割空间
02.WCC选择完成面厚度点选生成
03.MM门增加完成面绘制
04.WCC,点选生成查漏补缺,细化完成面

课件下载,练习巩固

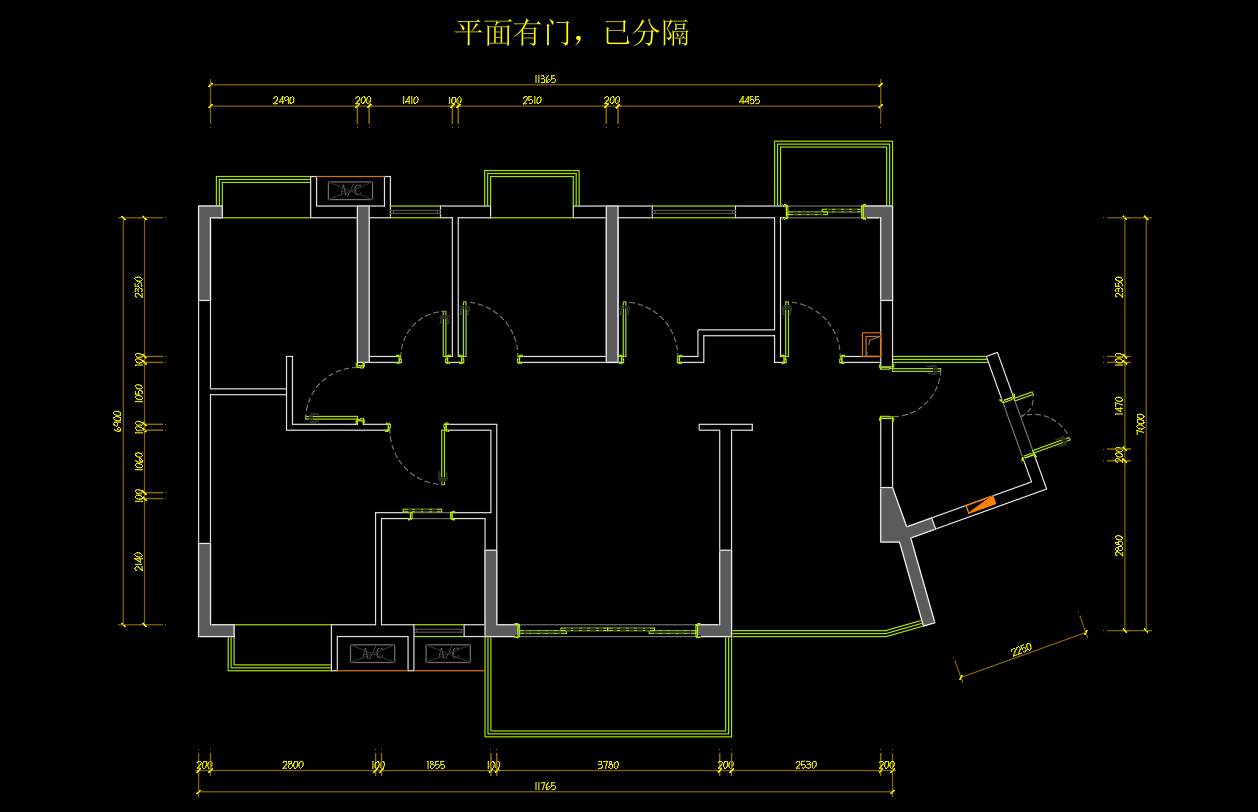

图纸现状:有门有分隔完成面画法

此图纸现状常见在先出平面方案,绘制门扇确定,或者是拿外来图纸进行深化后,进行的完成面绘制
步骤如下:
01.R或者L分割空间
02.QY设置完成面生成区域(可智能读取门窗)
03.D独立区域线图层,复制后Y改完成面图层
04.MM设置完成面后批量替换
05.WCC,点选生成查漏补缺,细化完成面

课件下载,练习巩固

参数用户自定义

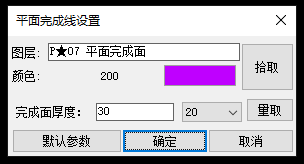

WCC→S进入完成面设置“图层”“颜色”“厚度”

扩展墙板剖面QB理解

有助于用户结合实际工艺,判断完成面厚度

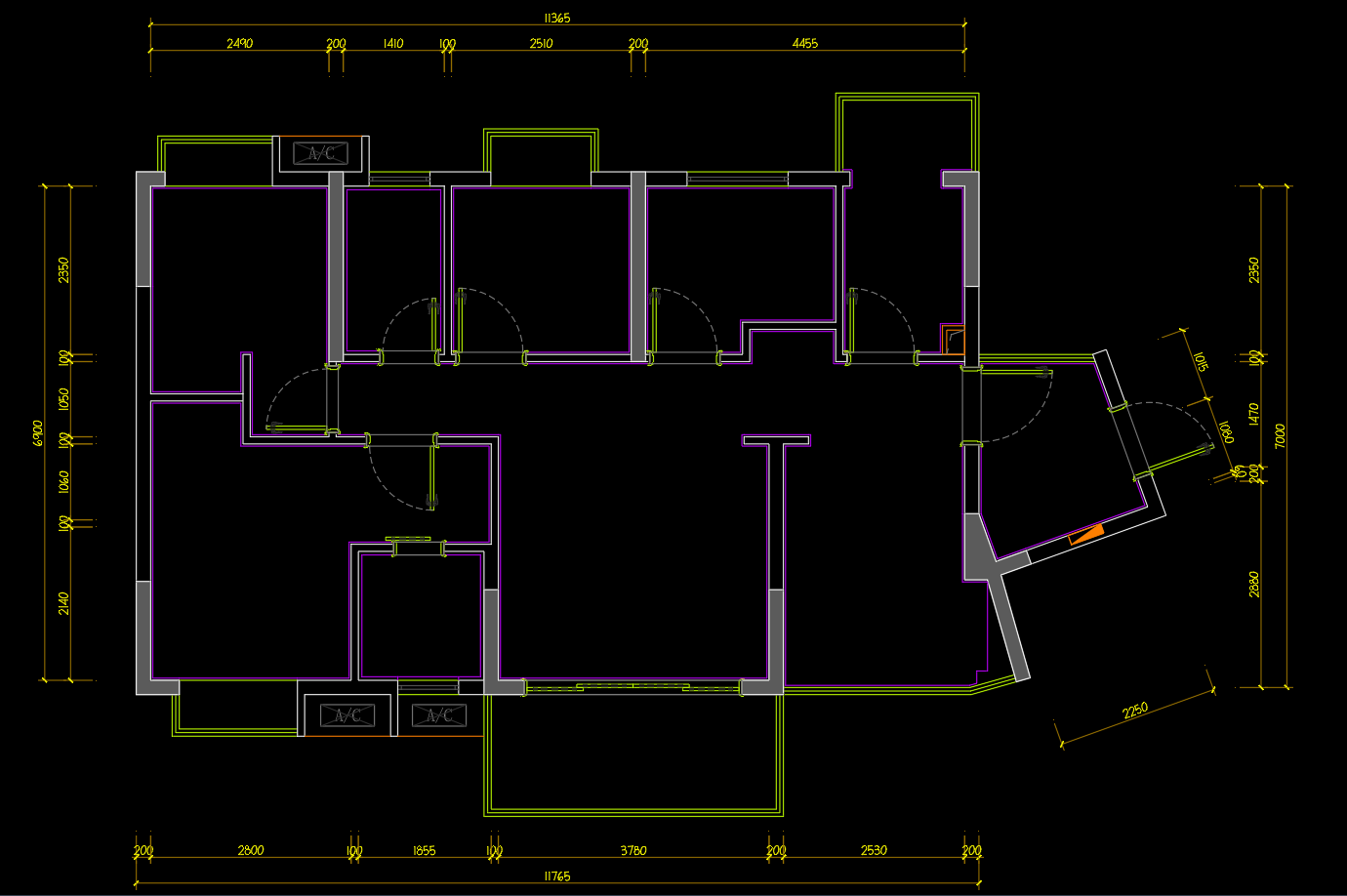

绘制好完成面的户型图

QB材质构造完成面厚度表

图纸情况不同,绘制模式也因人而异,WCC→操作提示栏选择绘制模式

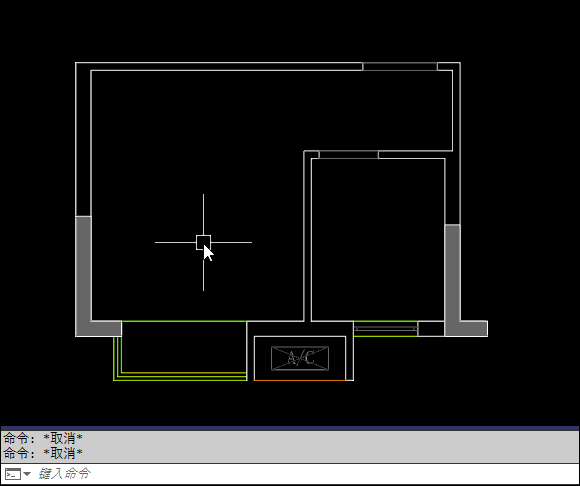

1.拾取闭合范围内一点

封闭空间统一生成同一厚度完成面,需做封闭

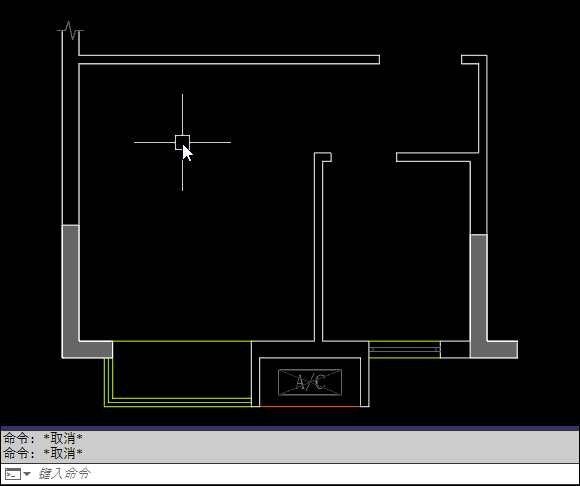

2.沿线画墙

适合凹凸多造型需要灵活多变的空间

3.回车选基线

用户有现有PL线作为基准参考进行偏移

完成面厚的深化程度

施工图深化的深度和收费,在完成面的细化上也会有些差异,我们可以因地制宜的根据不同价格的图纸进行细化
01.简单:没有完成面
02.普通:一条完成面线
03.细致:偏移双线/材质厚度

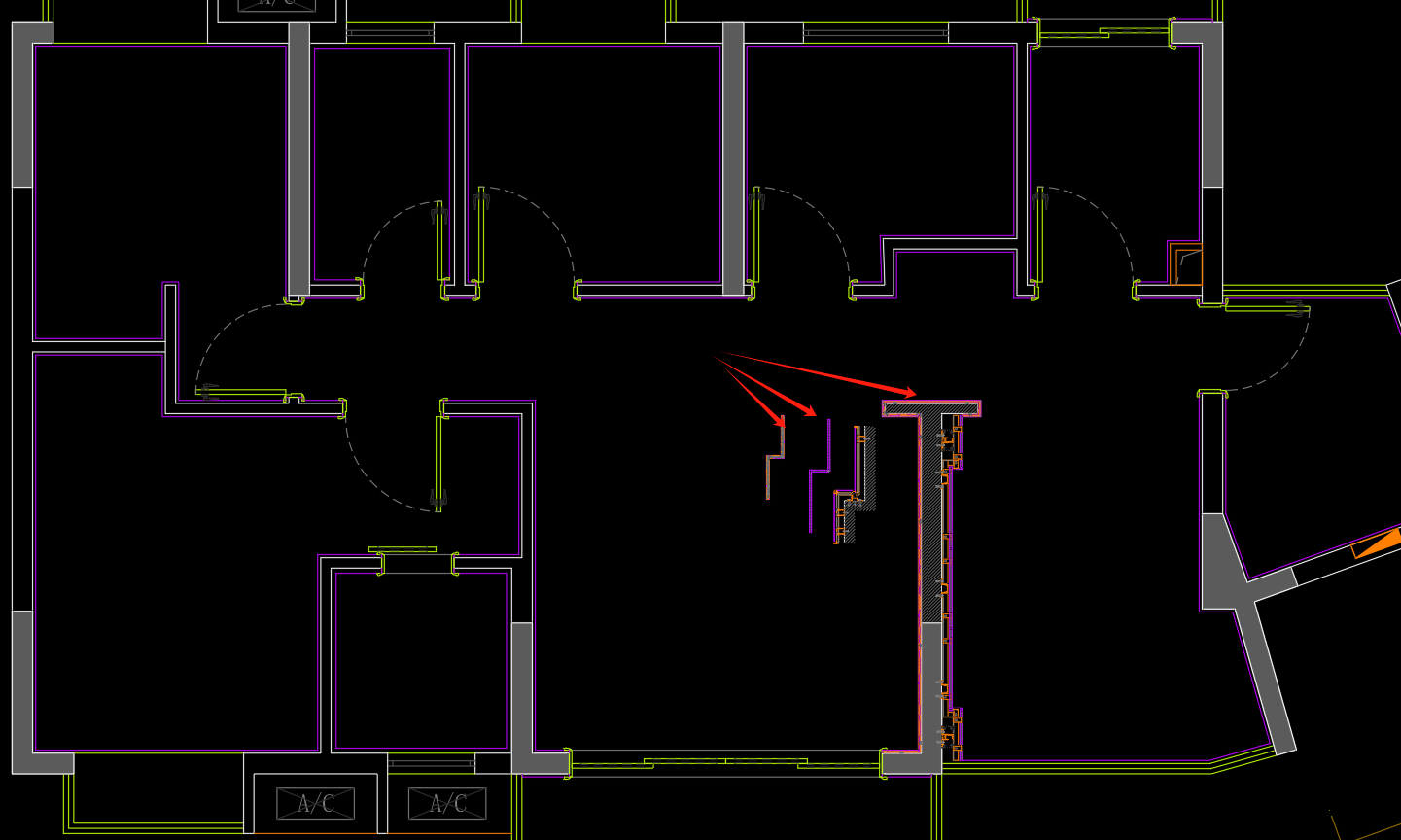

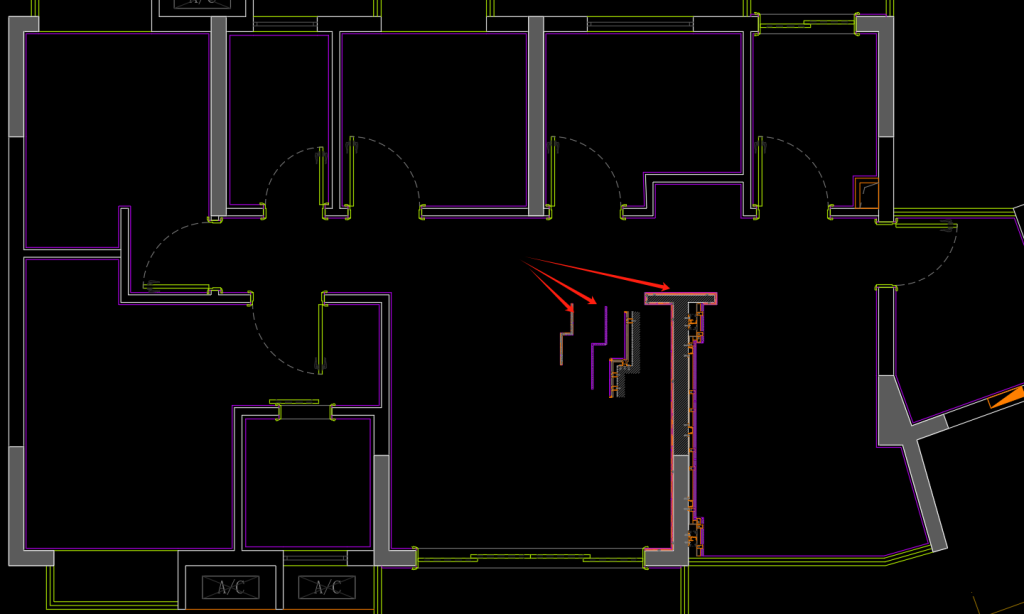

04.极致:接近剖面构造(选择性要填充)

课件下载,练习巩固
