BLM-衣柜样式

BLM一键全图立面可以生成用户需要的所有衣柜款式:“智能衣柜”以及“精准衣柜”

当没有设置“精准衣柜”的时候,海龙会自动匹配启用“智能衣柜”,以满足深化制图

“智能衣柜”可以满足80%的用户群体,便利智能;“精准衣柜”可以满足20%的高要求精准用户,精准复刻

教学视频

图文教程

掌握“智能衣柜”和“精准衣柜”,效率倍升

点击按钮 切换教程​

智能衣柜

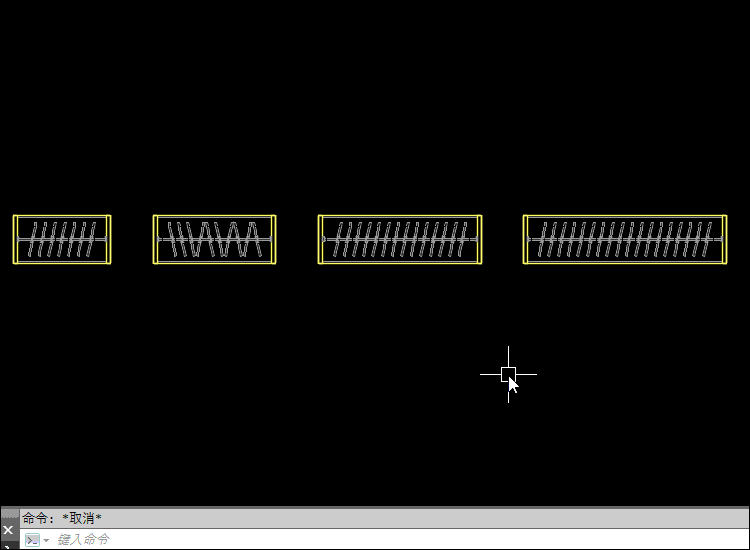

智能衣柜,是海龙通过程序读取CAD图面的衣柜信息,智能获取“衣柜图块”“衣柜起始位置”“衣柜长度”等参数

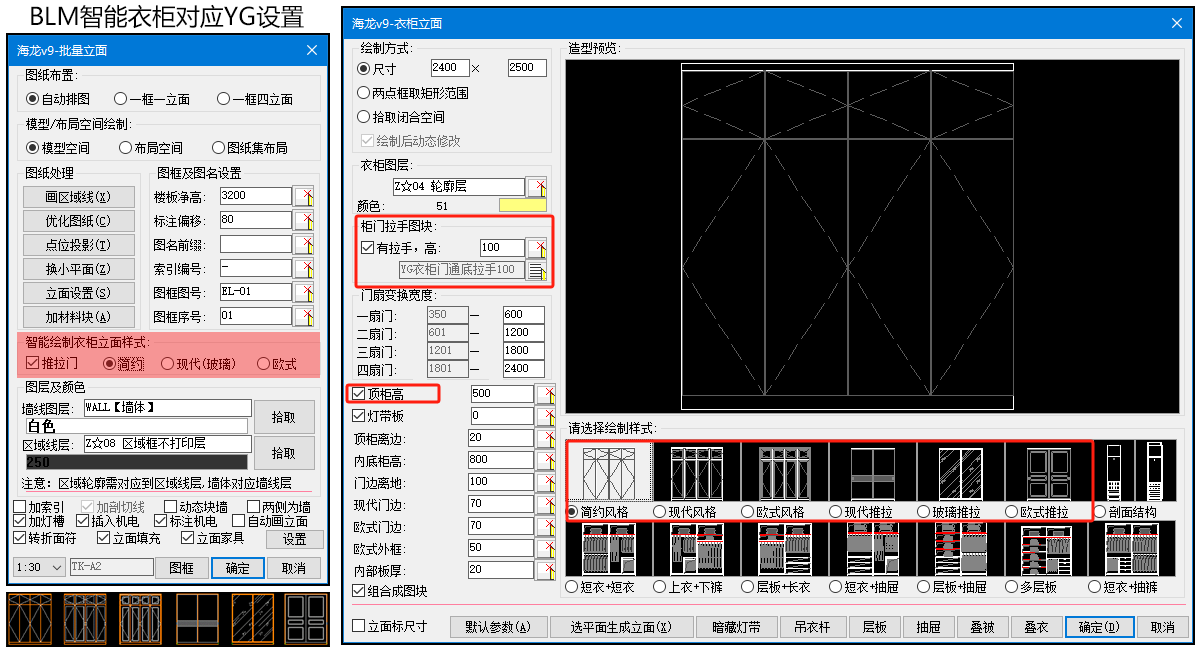

再配合YG和BLM中用户对“衣柜风格样式”“衣柜是否有顶柜”和“衣柜拉手”,立面智能生成对应的衣柜款式

识别条件

唯一条件:平面衣柜图块“块名”包含文字“衣柜”即可;如果使用YGG命令绘制的衣柜则可忽略此条件

智能衣柜案例.

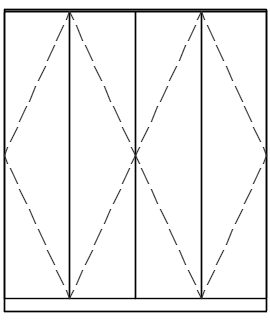

案例一:极简衣柜​

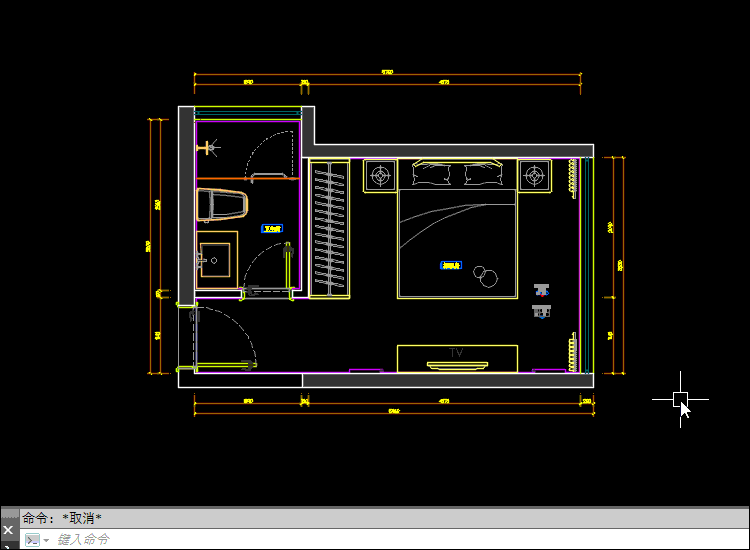

YG设置:无顶柜+无拉手

BLM设置:简约

案例二:现代衣柜

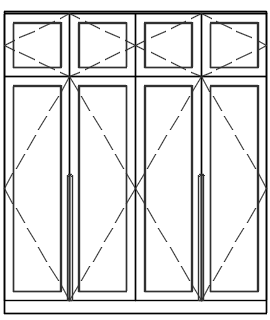

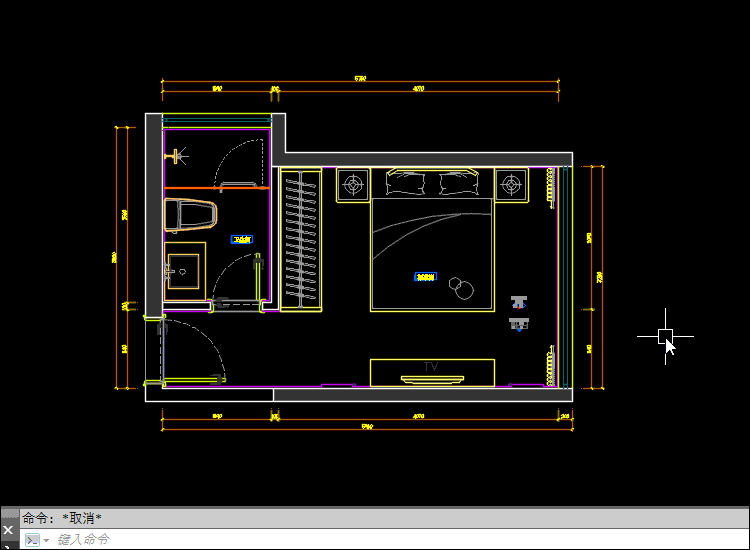

YG设置:顶柜500+通底拉手

BLM设置:现代(玻璃)

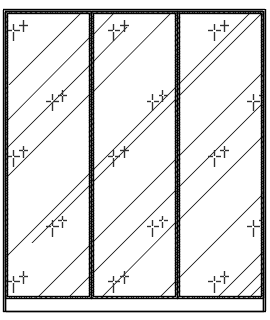

案例三:玻璃推拉衣柜

YG设置:无拉手(顶柜不需要设置)

BLM设置:推拉门+现代(玻璃)

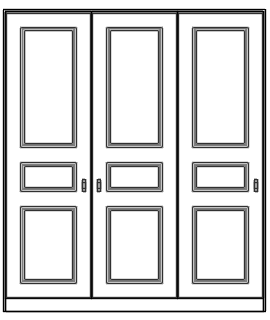

案例四:欧式推拉衣柜

YG设置:内嵌拉手(顶柜不需要设置)

BLM设置:推拉门+欧式

更多衣柜款式

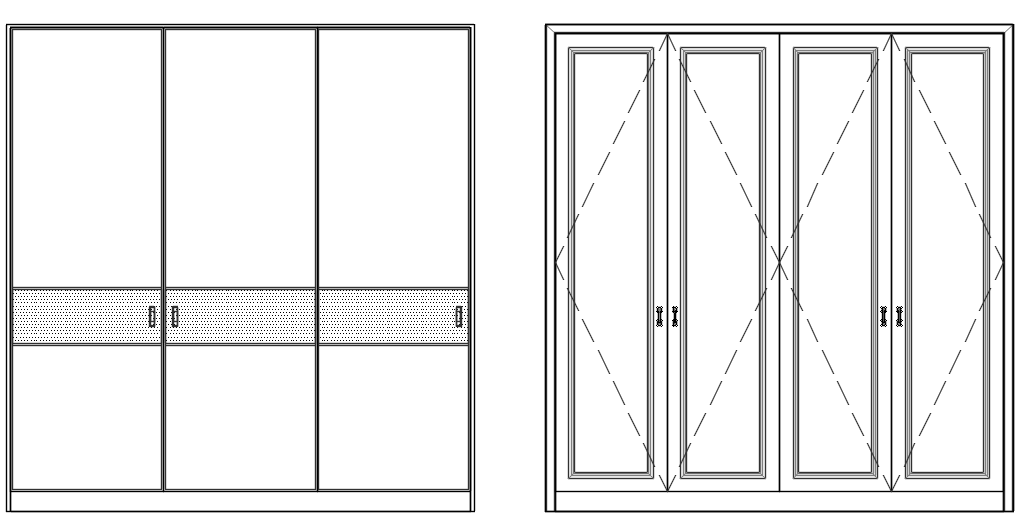

智能衣柜更多的是“有无顶柜”和“拉手款式”的区别,大家可以多去尝试和组合

精准生成用户自定义衣柜

有些设计公司在衣柜款式和细部做法精雕细琢,已经高度的标准化出图,需要1:1的生产和复制

则海龙的“精准衣柜”可以满足你的要求,我们可以建立精准的图库,三步走即可实现

第一步,系统图库建立“自定义文件夹”

在海龙AA“系统图库”建立一个文件夹,用来专门放置对应的平立面图块,例如衣柜、沙发、书柜等等

文件夹命名要求:XXX_立面

例如:树哥衣柜自定义_立面(“_立面”必须要有,海龙是通过立面二字自动给你找到精准图块)

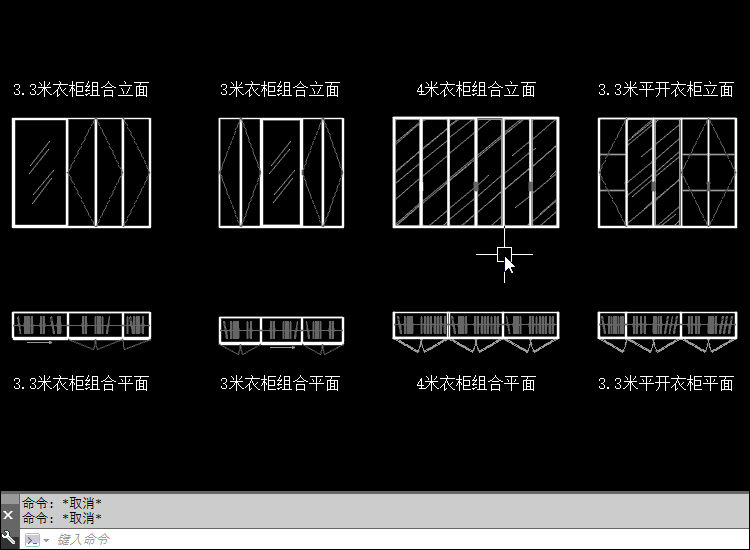

第二步,建立平立面精准图块,AA批量导入"自定义图库"

01.先做好“平面”和“立面”的对应图块,准备好命名规则

02.B建块(扩展提示栏“分批组块F”),也可单个建块命名

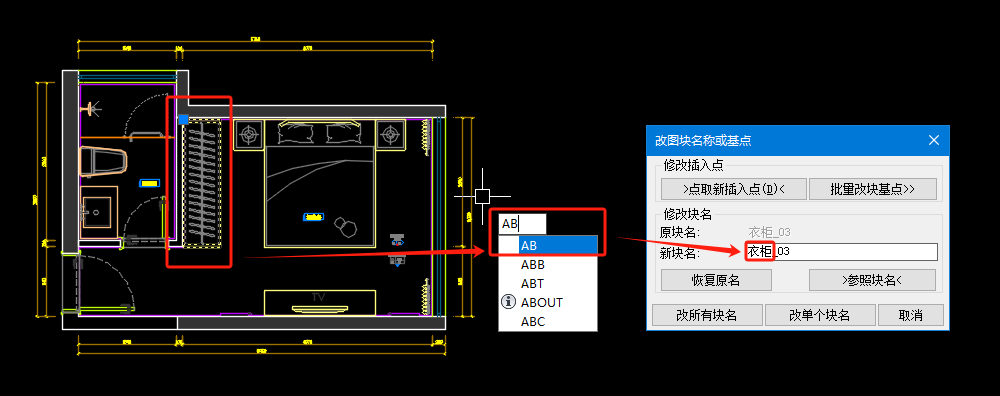

      CTRL+C复制文本名称后,AB更改块名称,保证名称一一对应即可(非常重要,图块不对应,则无法生成对应立面图块)

03.批量修改块基点:平面以靠墙中心点为基点,立面以靠近地坪线为基点(非常重要,否则做出来的衣柜位置是不对的)

04.AA导入指定的自定义图库

第三步,平立面图块名称在BLM一一对应

BLM,点设置,将一一对应的平面和立面按照格式复制上去(切记等号要复制而不是自己输入)

第四步,绘制简单的区域轮廓线测试

绘制一个10×4米的矩形,用y命令将其归层到“区域轮廓层”,然后分别AA插入衣柜平面

最后BLM批量生成立面

选平面生成内部构造

只要是用海龙YGG命令生成的衣柜,或者衣柜块名称包含“衣柜”二字,则可以轻松生成衣柜立面和内部结构
