海龙的BLM一键全图平立面和LM立面框架，二者出图的差别的差别会很大
我们在这里做个比较，可以加深理解

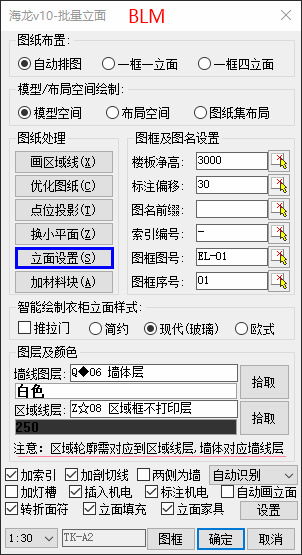

BLM是智能绘图系统，依据区域轮廓线内包含的数据智能生成，其排版也是自动优化生成的

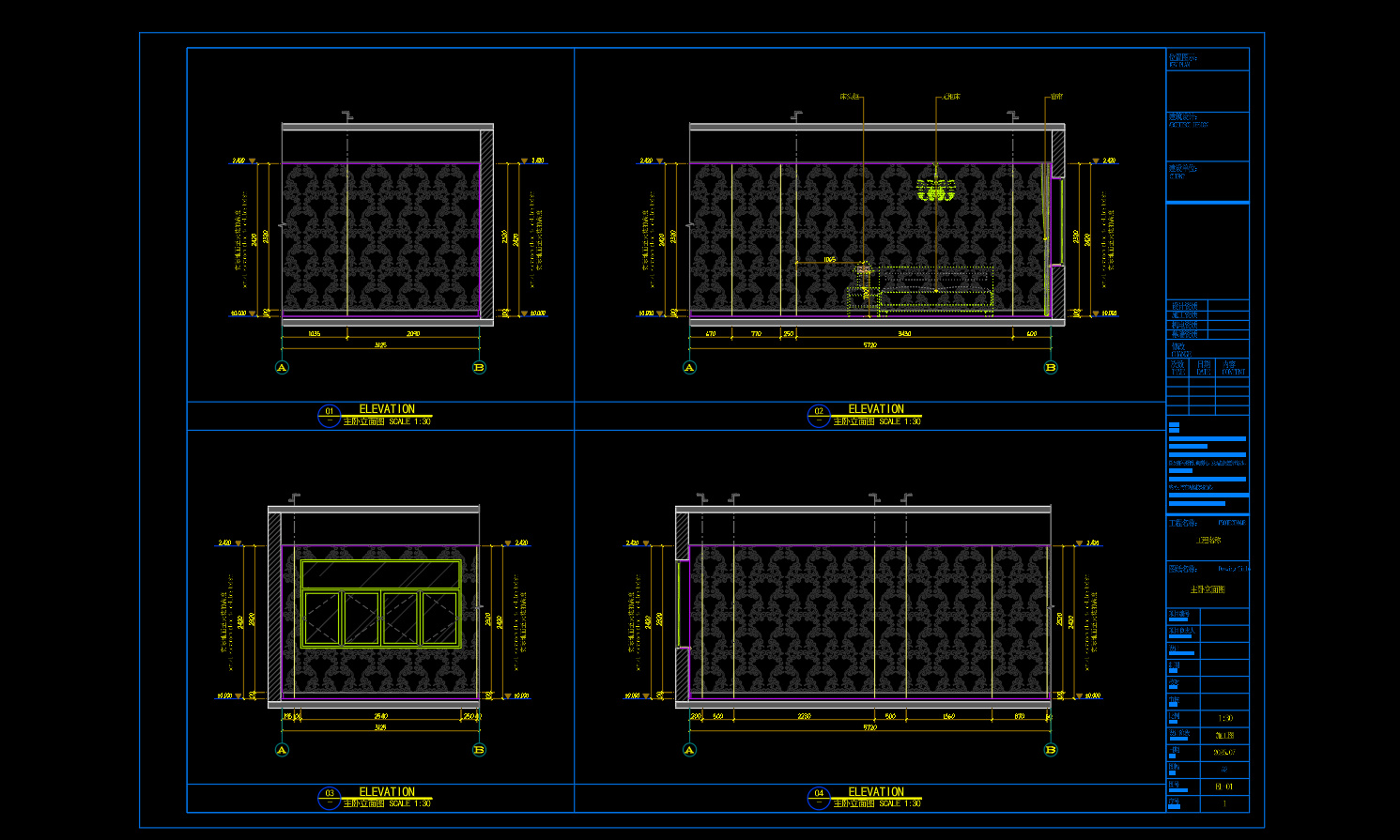

生成的效果，包括但不限于：01.块标记、02.图块名称（家具、电器、卫浴）如图：
怎么去生成这个块标记块？有两个办法
A.用blm面板中的“加材料块”选中区域轮廓线生成
不同的空间有不同的材料编号的“材料块”，这就是不同区域空间，海龙可以生成不同材料编号以及材料填充的原因了
如果对以上概念不太清楚的，可以点击按钮进入对应章节学习
B.在AA图库里直接调用树哥制作好的立面材料标记块（因为做了填充参考，采用时记得炸开一下），如动图操作
我们先把思路捋清楚……
→能标注图块名称因为有家具窗帘等里面图块→
→能生成立面家具窗帘等立面图块因为平面有对应的平面图块！
(所以，如果BLM处理的平面只有材料编号，而没有对应名称包含“床/沙发/窗帘”的平面图块)
海龙系统智能判断平面图块的名称只留下最简练的文字，比如“沙发立面001”会智能标注为“沙发”

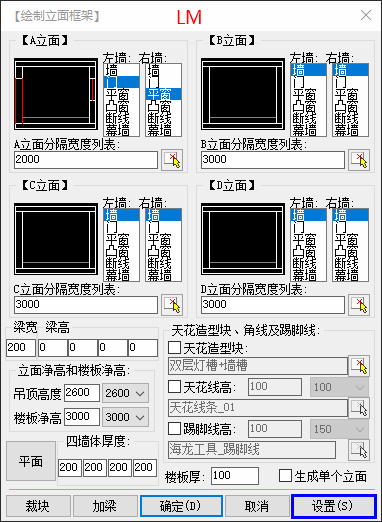

此功能为单一立面框架功能，只能框选生成对应参数的材料编号，无法做到像BLM的智能识别
优点在于简单，容易掌握
无论是BLM和LM，均是海龙的标准化初步出图，后续我们务必是需要经过修改图纸，增删内容的

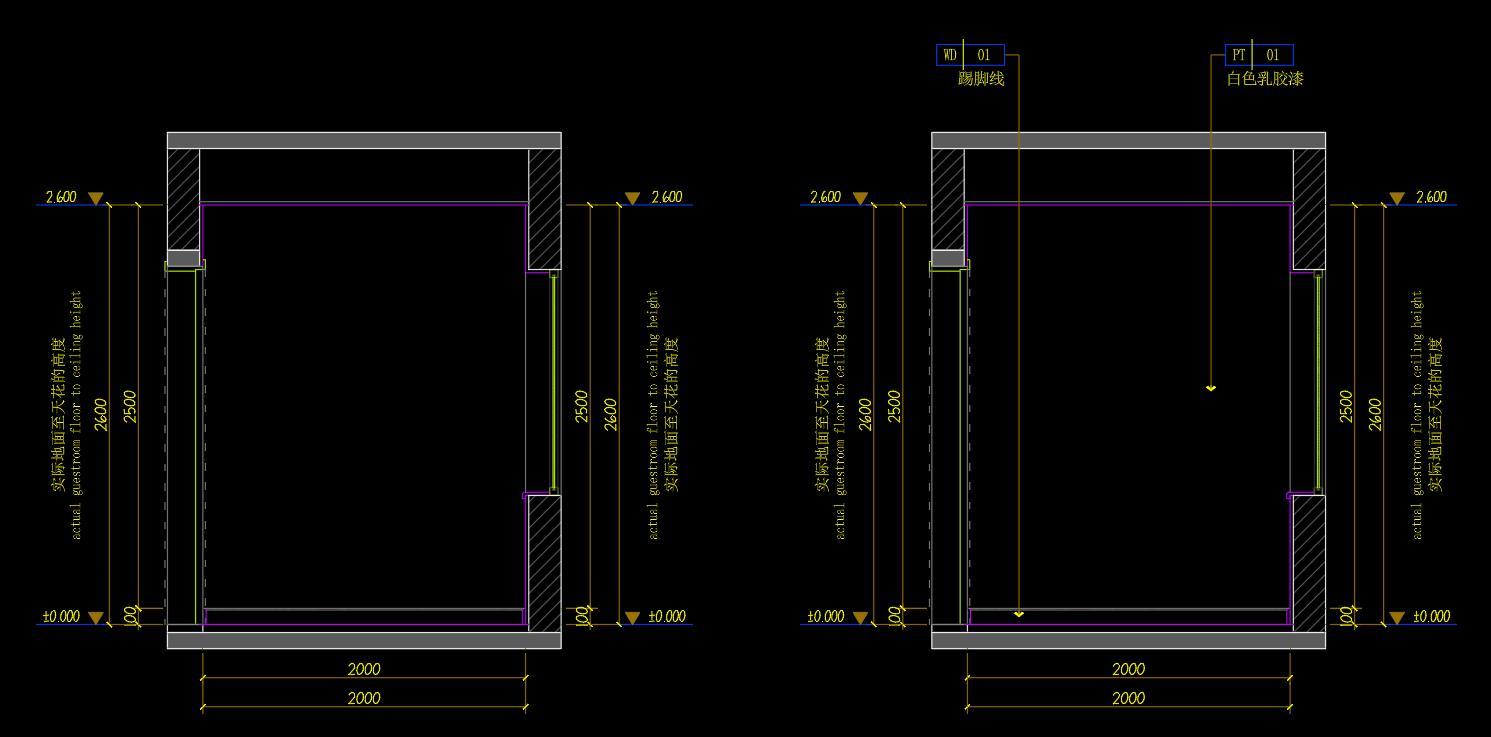

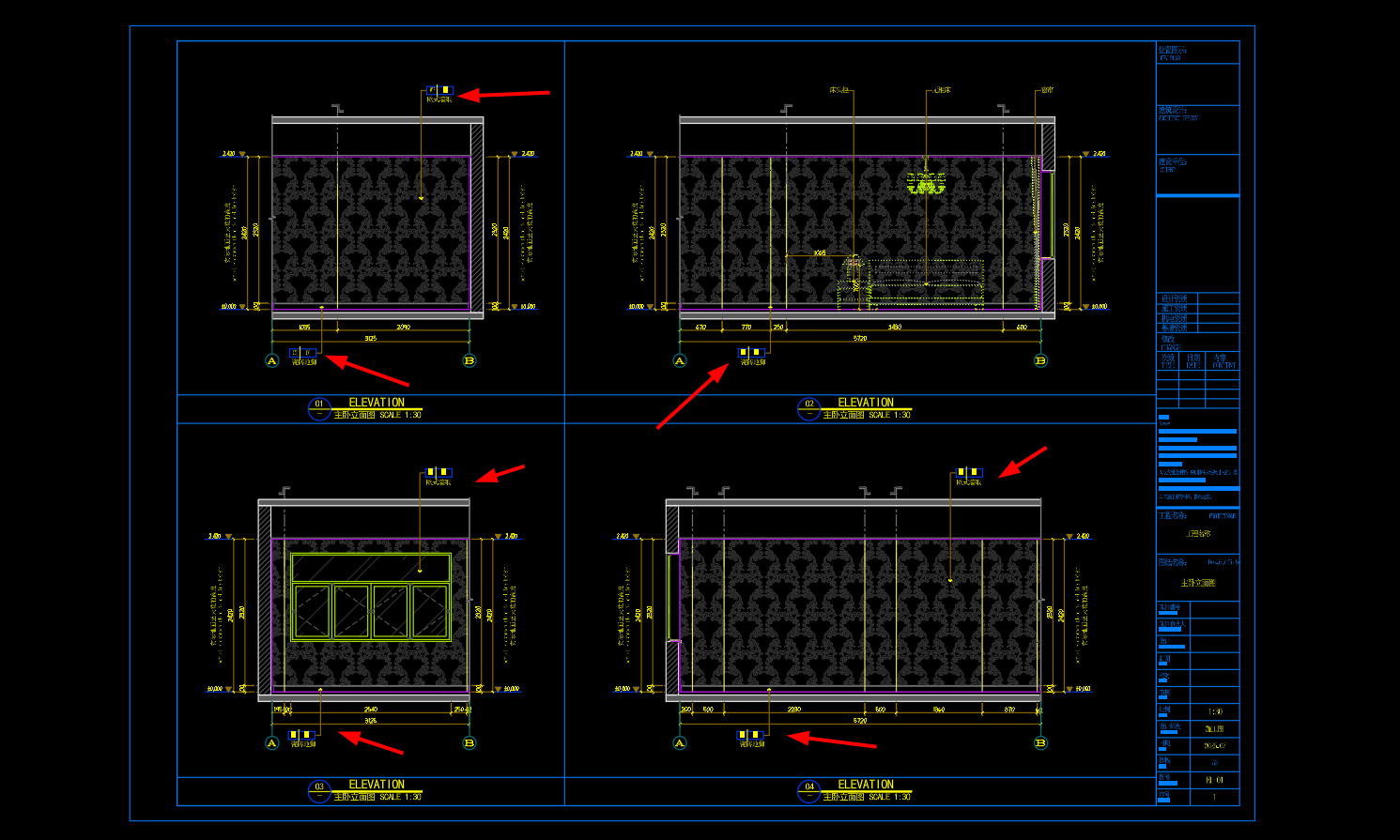

ET 功能可以框取要进行材料标注的整个立面（含外围尺寸标注），并且设置材料生成的规范标准，然后一键标注材料编号
温馨提示：需要自己设定天花高度线到材料标注线的距离，以保证最佳出图效果，如下动图

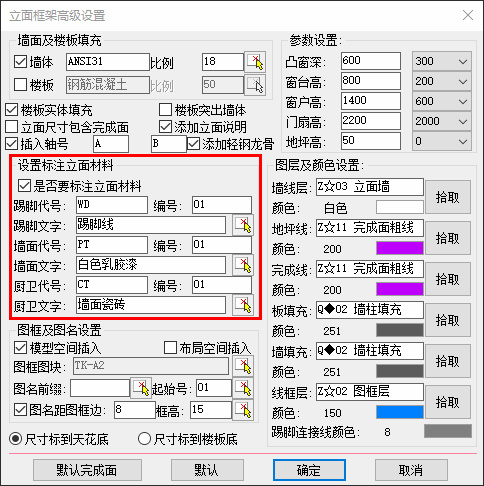

ET可自定义材料标注的内容，输入命令后点S设置
