吊顶高度，指的是空间天花完成面距离地面完成面的高度
我们默认生成的是一个空间区域的最低吊顶。如需更详细的天花吊顶，可以生成天花灯槽
海龙BLM全图立面，是可以设置不同区域空间生成不同高度
●LM设置默认天花吊顶高度
●个别空间天花高度不同，可DD插入“天花高度材料说明”，即可实现立面图天花高度差异化
海龙BLM全图立面，是可以设置不同区域空间生成不同高度的，控制的是一个标记块

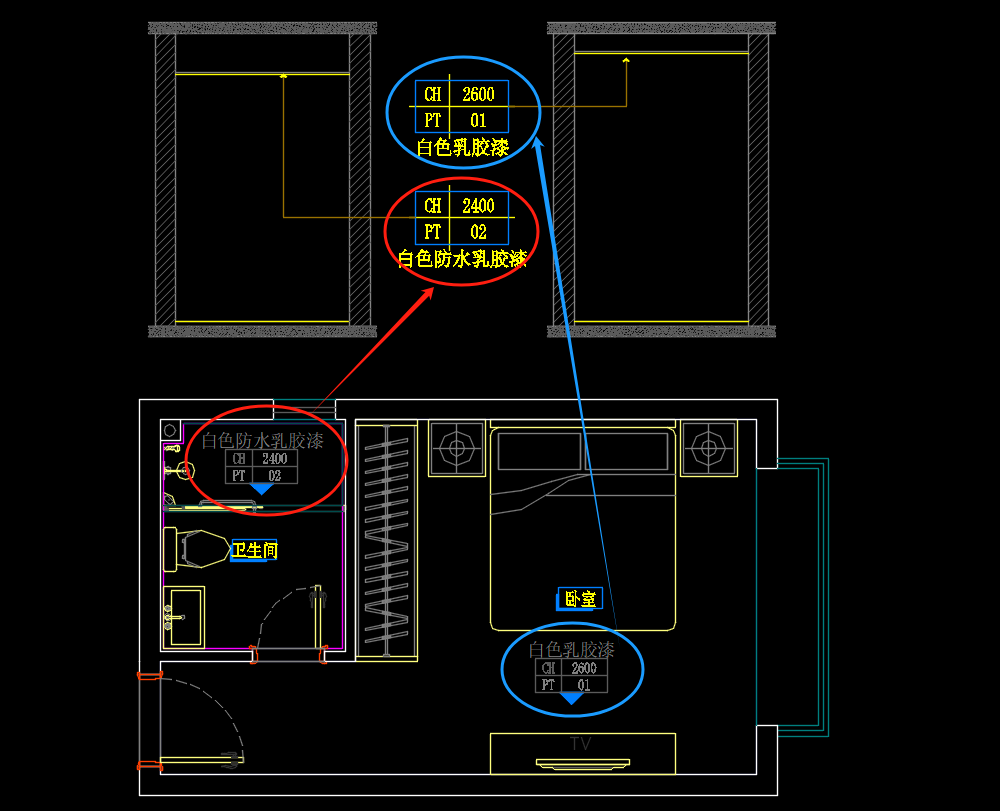

其“天花材料说明标记块”和届时立面的“吊顶高度”和“材料编号”，关系如下图

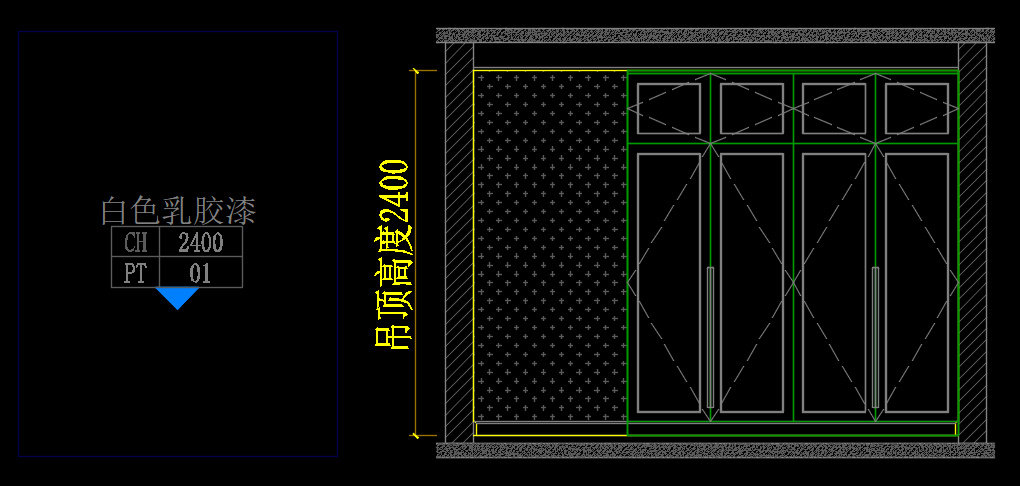

客厅高度2800，主卧高度2700，过道2400(DD设置天花高度块后，则以此高度算)，如下图
块标记在不打印层无法打印，仅为智能绘图过程中的一个标记值
此标记块必须在“区域轮廓线范围内”才能被识别并生，那有几种方法插入此块标记呢？
方法一：DD插入
方法二：BLM面板“加材料块”插入
方法三：AA图库插入
点选“天花材料说明标记块”，选择材料编号，输入天花高度，放置与区域线范围内
此方法会一次性生成三种标记块，后续可以ED或DD修改对应的标记块
空间内存在多个标记块的时候，海龙会智能标识重复的标记块为红色，将多余的删除即可
输入AA，点击“参数面板”在插入那里点击“分解图块“为”是”，然后进入目录：库\【系统图块】\0 立面高度标记，找到对应的图块，插入即可
