命令：BP
功能：批量打印
记忆：英文批量-打印“batch-print”组合
一、当前文件批量打印
海龙的BP批量打印，是基于原有的ctrl+p单张打印的升级版本，可以做到一个cad文件布局或者模型批量打印，操作非常简单且稳定。
⬇⬇⬇按需浏览:

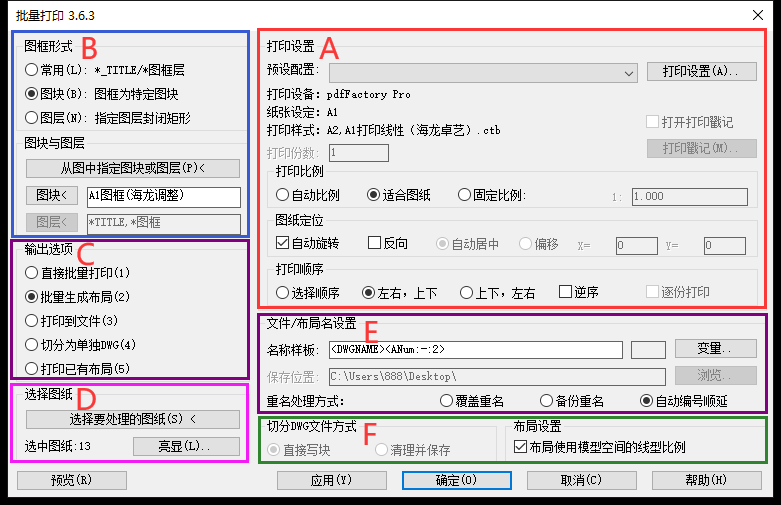

一、BP批量打印界面介绍
二、介绍一款PDF虚拟打印机★
三、打印设置
四、图块方式打印（最常用）★★★
五、图层方式打印★★
六、打印到文件★★★
七、使用pdfFactory Pro 虚拟打印的PDF文件需旋转调整
八、加长图幅的设置
A：打印设置：对应CTRL+P打印先设置参数（为CAD默认打印）再进行BP批量打印
B：图框样式：【常用】是要事先设置好以TITLE为图层命名的图层，然后框选图块最外边；
【图块】和【图层】形式是我们打印中最常用的。我们BP教程以这两个讲解介绍
C：输出选项：输出方式提供5种输出方式
D：选择图纸：
E：文件/布局设置：对应的是”C”的输出选项保存设置
F：切分DWG文件方式：单独的dwg的生成方式

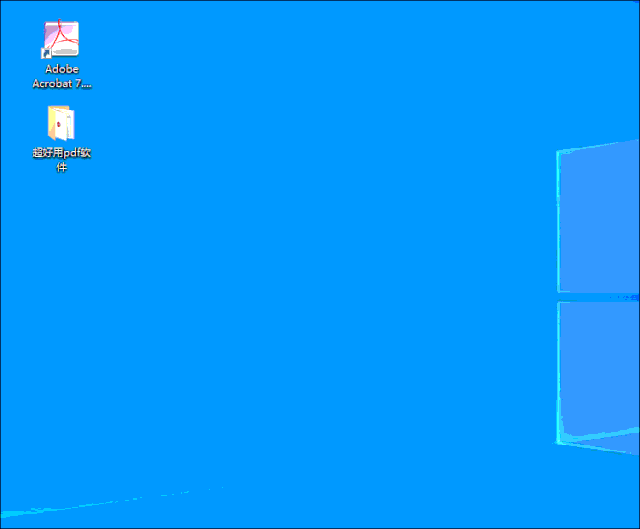

超好用pdf虚拟打印机软件，打印出来的PDF会自动合并到一起，配合bp批量打印，事半功倍。安装好之后，在CAD打印设置里面可以看到这个PDF打印驱动。
说明：序列号为第一次使用此PDF进行打印的时候注册
分享下载链接：https://pan.baidu.com/s/1HvOuc4FZIemHyYWAfTUk7g
提取码：qiqz

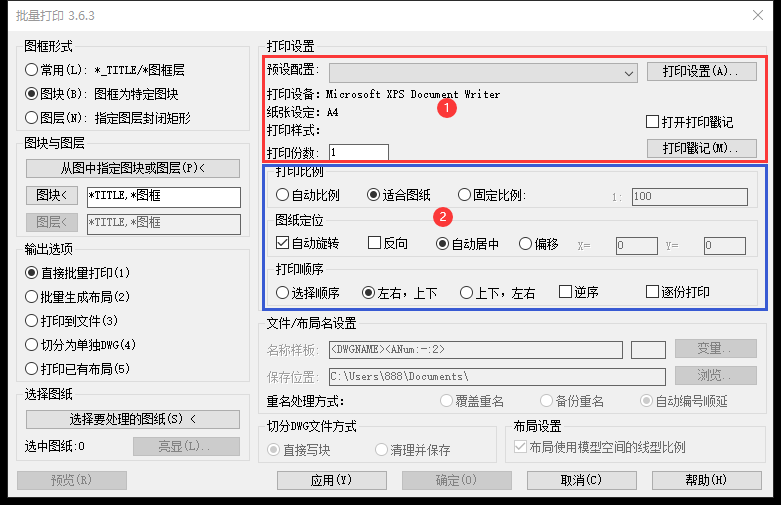

在进行BP批量打印之前，我们需要先调整好打印设置的参数。以打印PDF为例如下图①，点击“打印设置A”进去“修改”到达Ctrl+p的打印设置，设置好打印参数点击“确定”（如果先Ctrl+p设置好参数并应用到布局，BP则不需要对此再进行修改）如下图②，对将要打印的图纸细节设置（图框及出图比例要求高，一般是固定比例）
如图操作：
图框是A1图幅，在布局，设置好参数后并点击应用到布局，关闭ctrl+p面板，输入bp命令
图块方式打印是最常使用的打印方式，识别同名图块名称即可批量打印

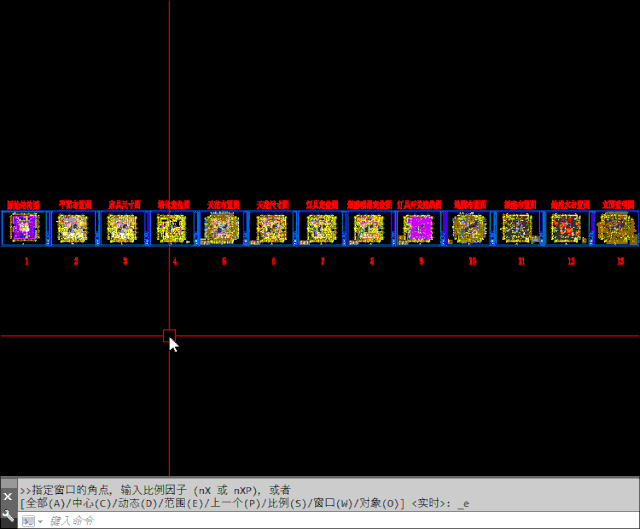

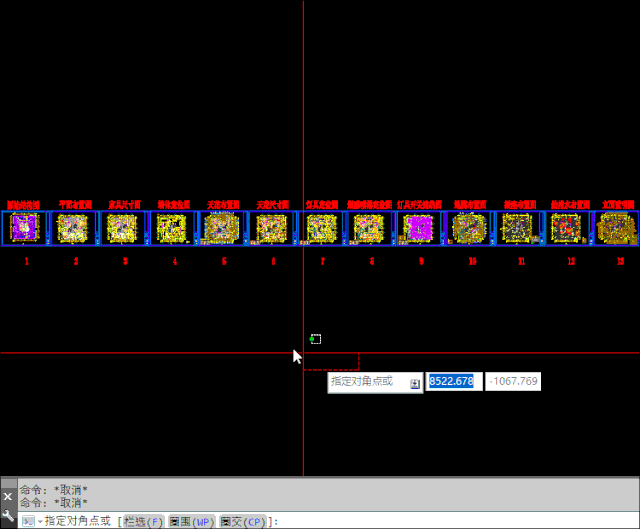

操作流程：设置打印参数A后→图框形式：图块→点击“从图中指定图块或图层”选中图块→直接批量打印(pdf虚拟打印机会直接合并打印的PDF)→框选需处理图纸→点亮显(可检查即将打印部分)→预览→确定→CAD会进入自动打印模式→打印好保存PDF

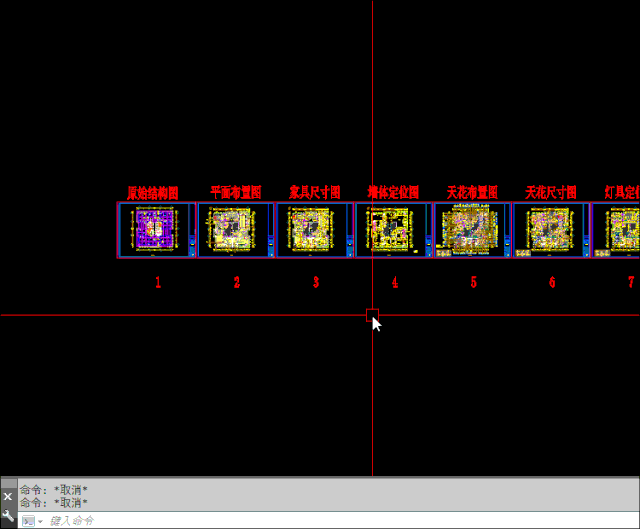

图框制作不严谨，选中图块打印→亮显会出现不完整，如下图：
解决方案：用图层打印

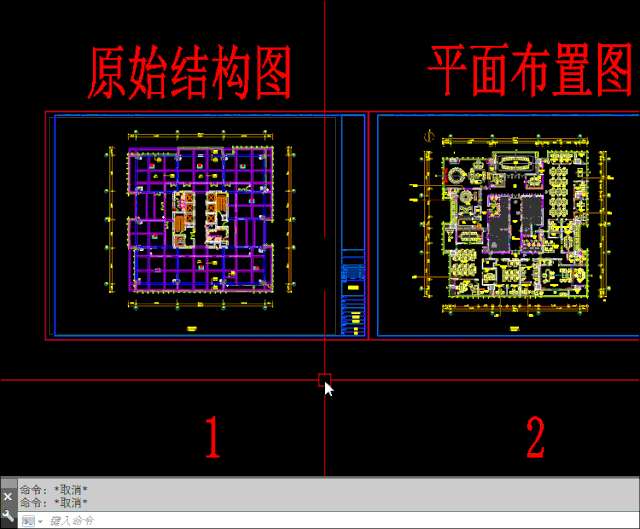

新建一个没有用过的图层，用矩形把一个图框范围框起来，然后用cv阵列或者cc复制到所有图框，如下图：
BP→图框形式→图层方式打印→“从图中指定图块或图层”选中新建的层，其他步骤和图块打印方式一样操作，则可以批量打印出图纸

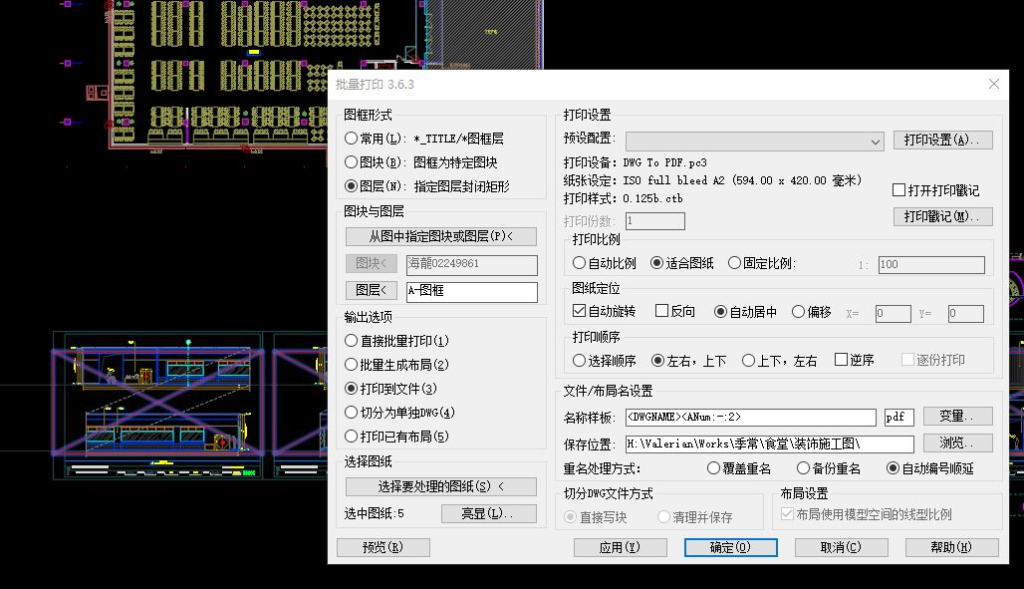

在批量打印中，如选择的打印机为：DWG To PDF.pc3 等，BP输出选项要“打印到文件”

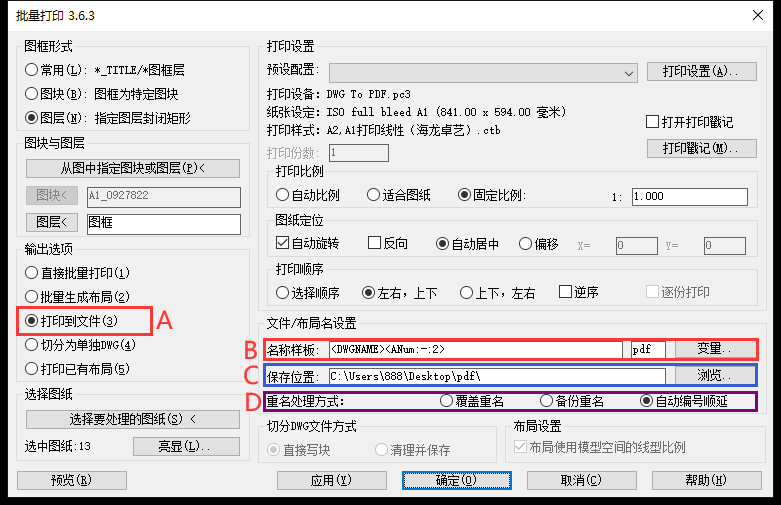

否则只能打印第一张（如下图），此类打印机具体操作：
A：打印到文件
B：名称样板（打印出来的文件命名方式）
C：保存位置（PDF保存的路径，可自定义）
D：重命名处理方式（如保存路径有重名图纸如何保存）
拓展延伸：B“名称样板”中，可以设置输出PDF文件命名规律哦：点击图中“变量”
即：打印出来的PDF文件名称就是以设置对应的文本命名，可同时多个变量设置
例如：每个文件加上序号和图纸名称

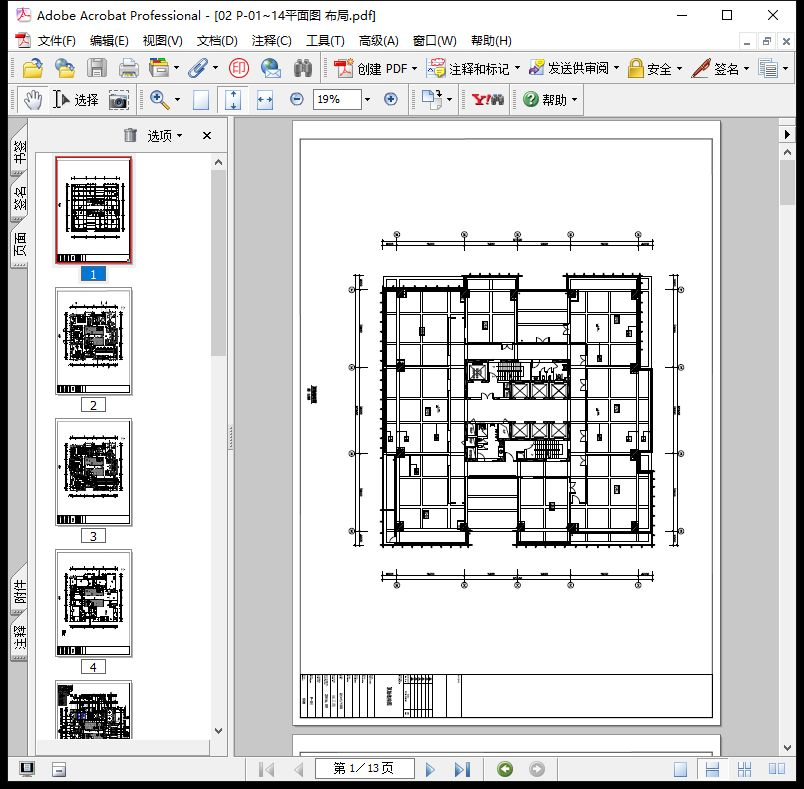

如图，使用pdfFactory Pro虚拟打印机保存的PDF文件

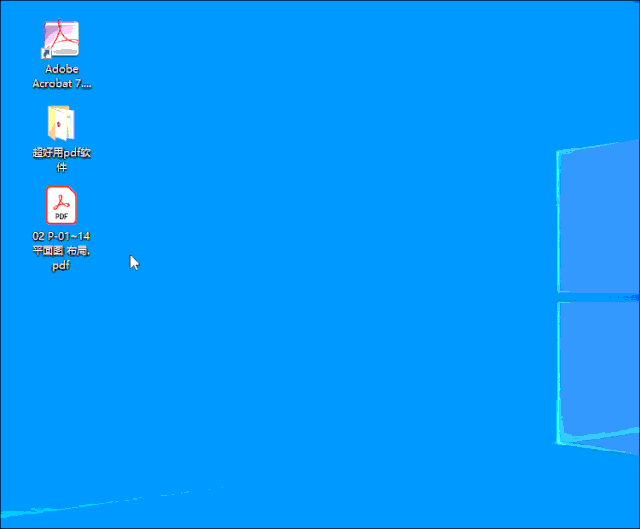

如图操作
使用Adobe Acrobat Professional软件（非常好用的一款pdf浏览及操作文件，可自行下载）
链接：https://pan.baidu.com/s/1Hrlef7JPg_ZOXN281o0j1A
提取码：vvp9
打开PDF→点击页面→Ctrl+a选中所有图纸→右键→旋转页面→逆时针90度→确定→保存文件

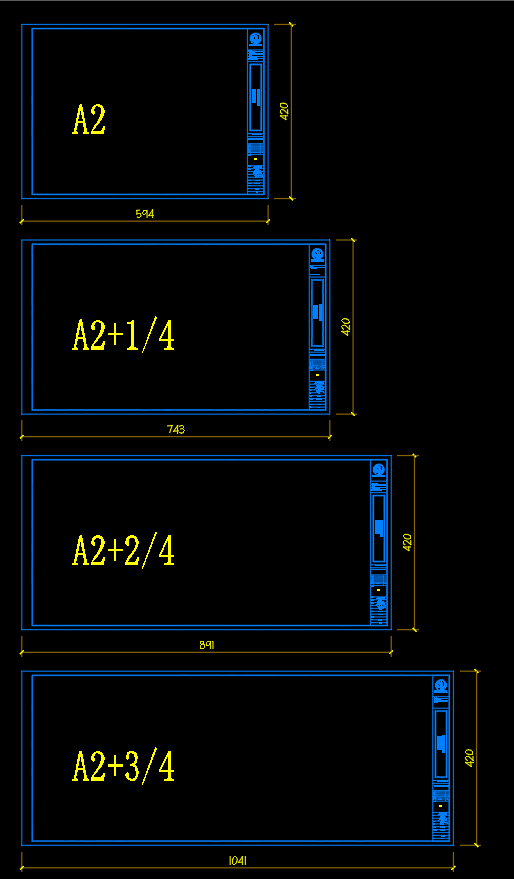

作图中，因一些图元户型原因，标准图框不能满足需求往往会使用加长图框。例如A2图幅
CAD预设的打印机设备的图幅尺寸都是常规尺寸，打印的时需要单独设置加长图幅的尺寸

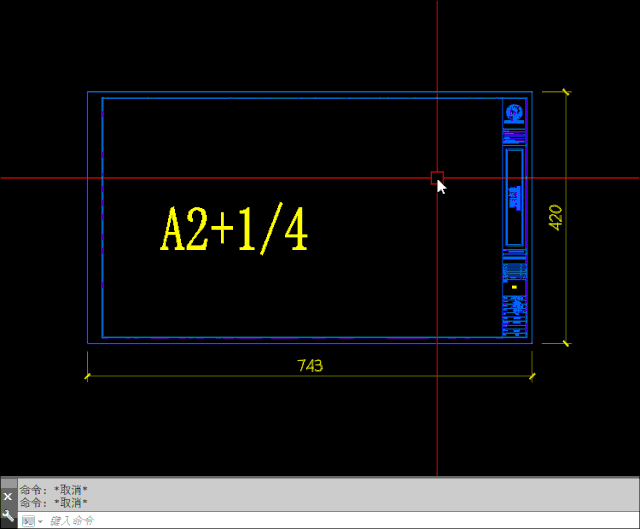

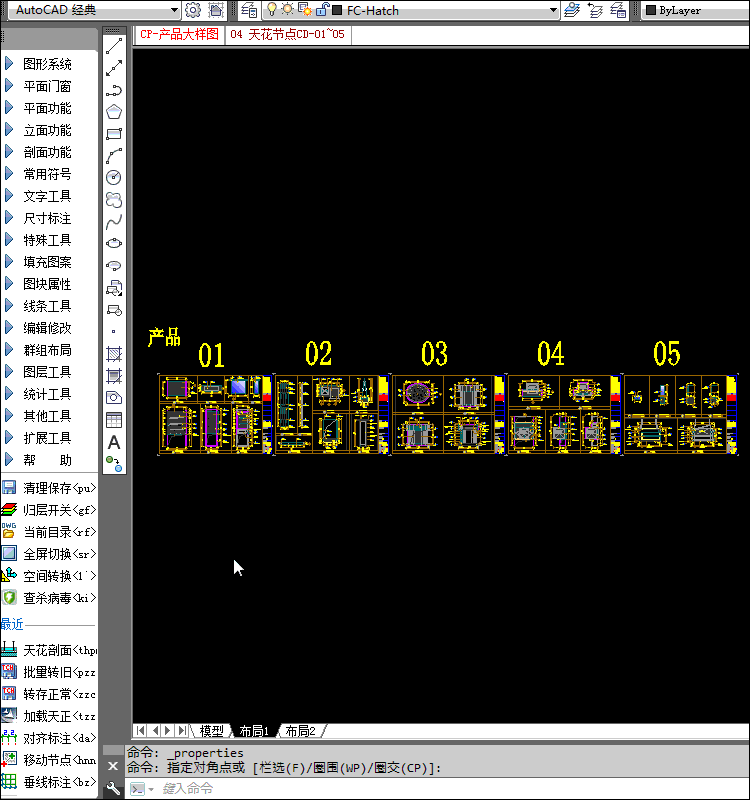

如下图以A2+1/4图框的420×743尺寸为例演示操作：
特性→自定义图纸尺寸→添加→创建新的图纸→设置介质边界→可打印区域可调整为0→设置图纸尺寸名称→完成→应用→确定
→图纸尺寸→找到自己自定义的尺寸就可以完美打印了
BP当前批量打印，详细教程可以在售后群群文件搜索bp
