插入地漏DL

命令:DL

功能:布置卫生间厨房阳台平面的地漏

记忆:“地漏”拼音第一字母组合

教学视频

图文教程

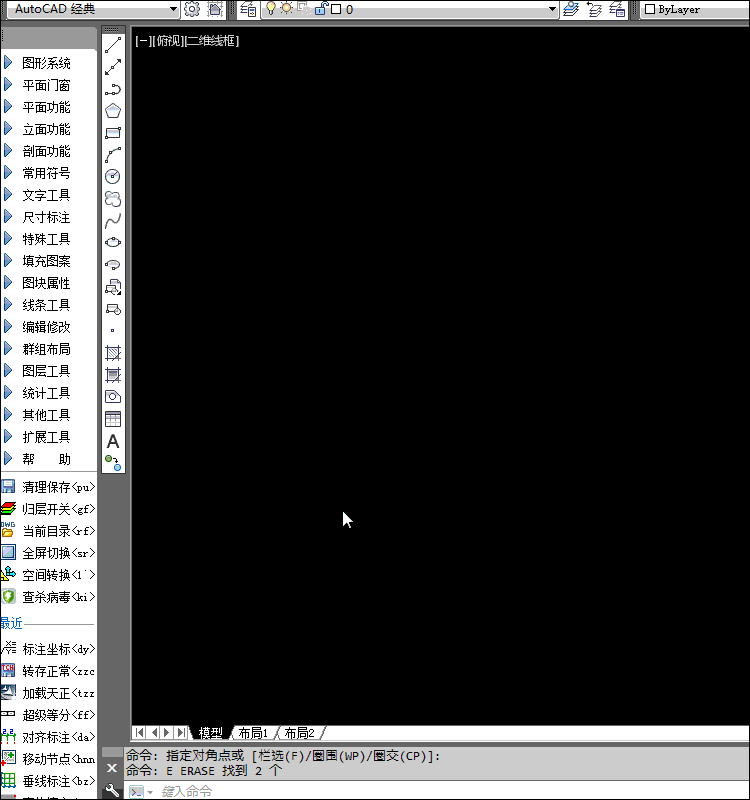

一、布置卫生间厨房阳台平面的地漏

请点取方形地漏的标注位置[圆形地漏(S)]:当前排水坡度=1,请标注排水方向[设置排水坡度(S)]

点取标注地漏的位置

动态标注排水方向

可以直接输入排水坡度

二、修改自己公司规范的地漏

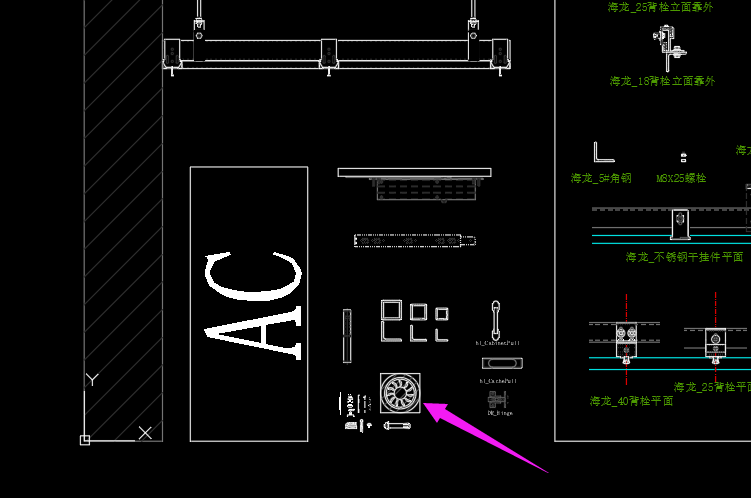

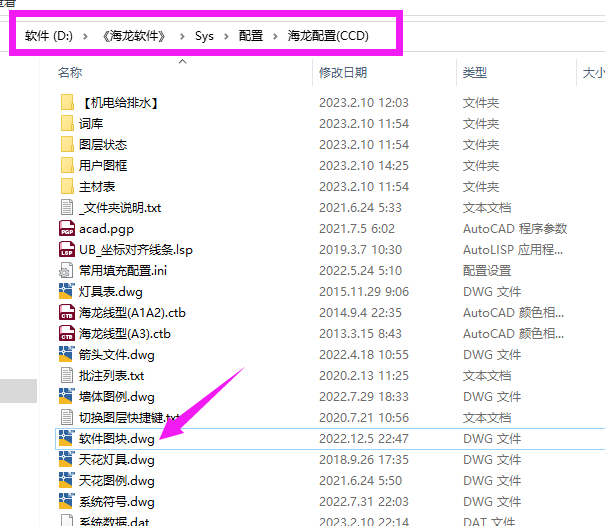

在自己配置里的软件图块打开找到地漏图块进行图块编辑。例如海龙配置,打开《软件图块》找到地漏图块bed块编辑修改



地漏位置

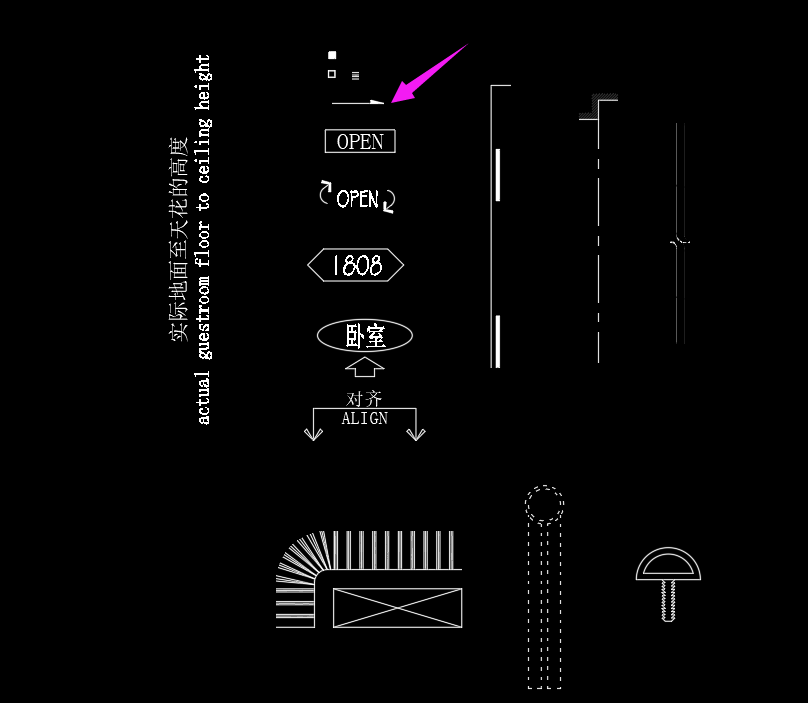

地漏坡度位置

【细节提示】

DL地漏是根据图块设定的地漏图块1:1生成
