BLM-图层颜色

用户配置进行图层颜色的设置后,BLM一键全图立面生成的所有立面图,均为用户或公司的制图规范

配置完成后,任何地点不同电脑均可一键配备画图环境,智能出图所见即所得

教学视频

图文教程

我们分三步走就可以完美配置:

01.知道命令自定义图层的入口在哪里

02.在BLM和LM的设置里面调整好部分的图层,了解图层颜色定制对照(必改)

03.海龙系统的图层颜色修改和匹配(必改)

点击按钮 切换教程​

用户可自定义图层​

输入BLM或者LM,进入设置面板

了解规则,生成立面框架图

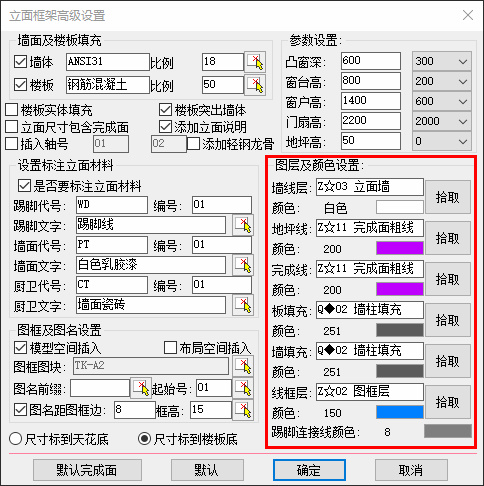

我们需要知道BLM和LM设置里面的参数,生成的立面,代表哪里的“图层和颜色”

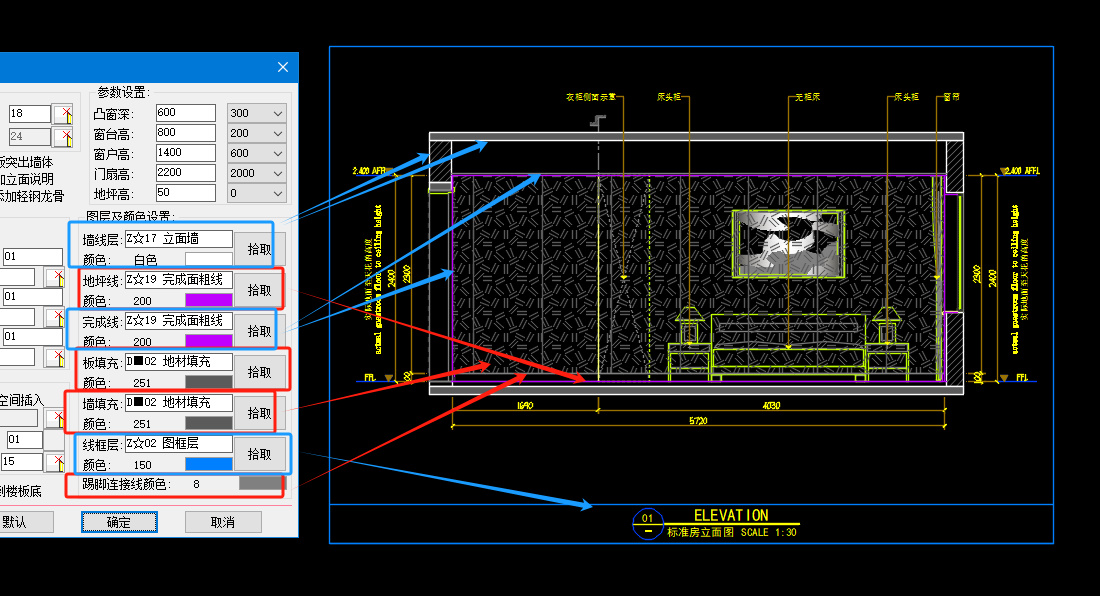

找标准立面图,“拾取”匹配

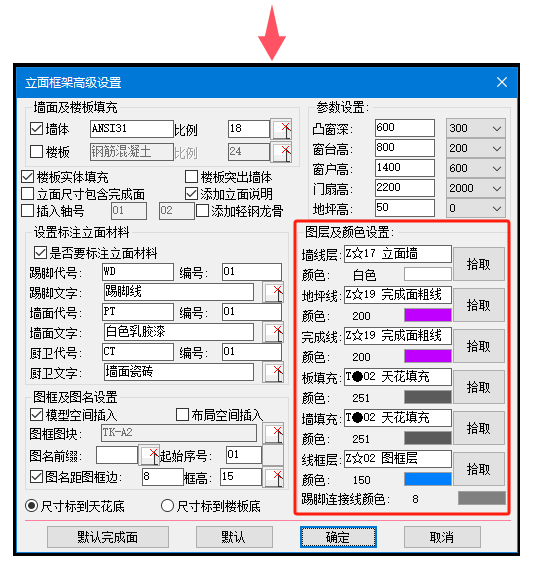

先将BLM和LM上面可以自定义的大部分图层及颜色先修改好

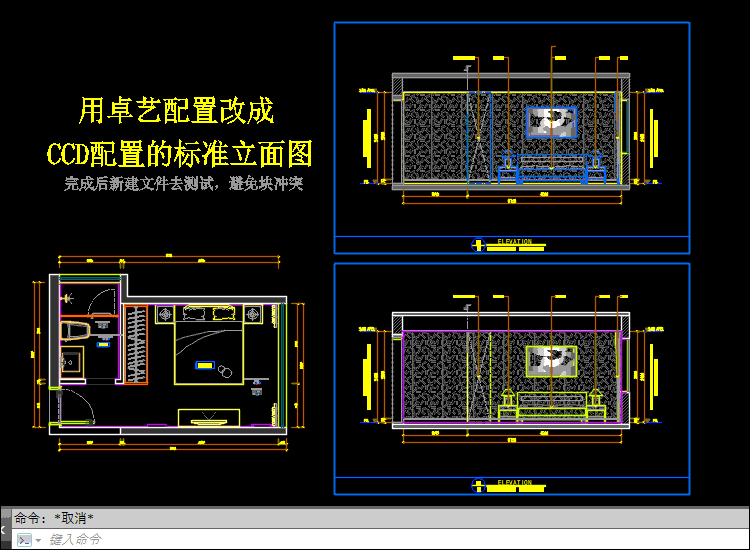

在新文件测试(原因是原文件的立面剖面墙体是图块,会造成块冲突)

新CAD建立之后,记得先CG切换对配置,然后YY先应用下再BLM测试图纸修改情况

完成了框架上的图层及颜色,剩下的就是系统图层的匹配了

海龙系统的图层颜色修改

如果你只改了“图层颜色定制对照”里面的5个图层,对于强大的BLM系统而言,还是会遗漏很多图层

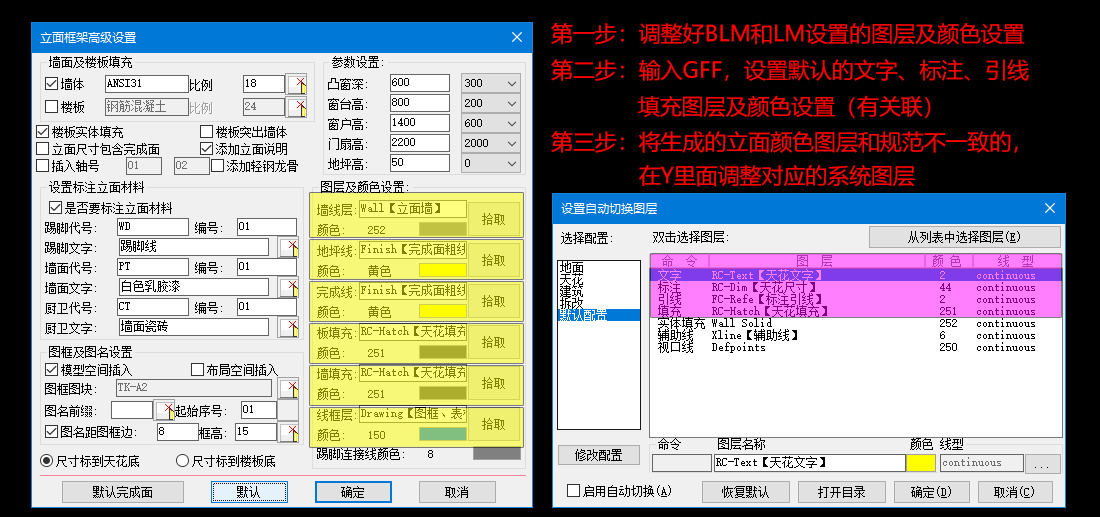

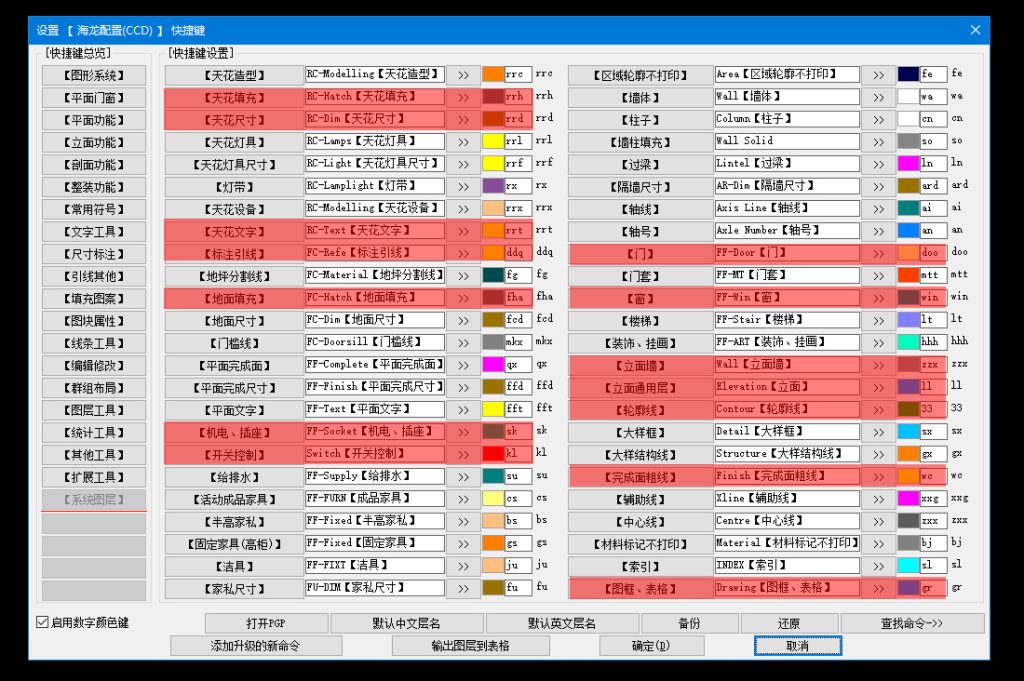

我们需要进一步在命令GFF和Y里面设置默认的立面系统图层,例如标注图层、家具图层等等

最后才能一步到位,如图所示

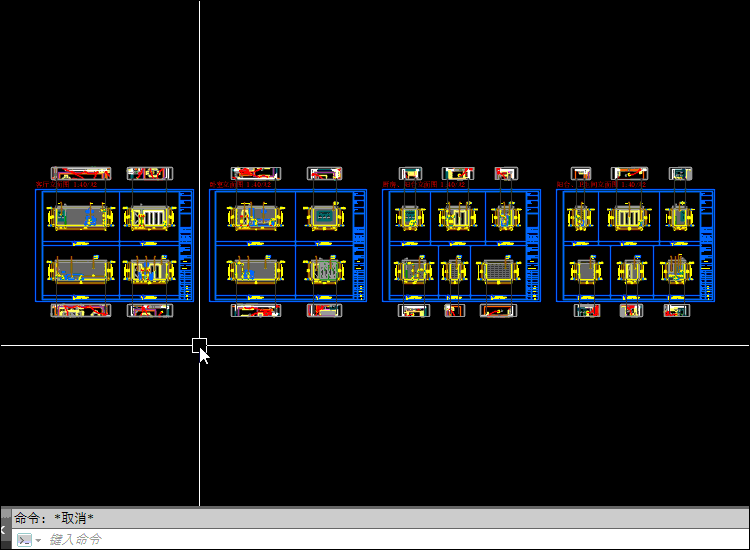

海龙v9的智能绘图系统生成出来的内容涵盖了家具电器卫浴、插座开关等等

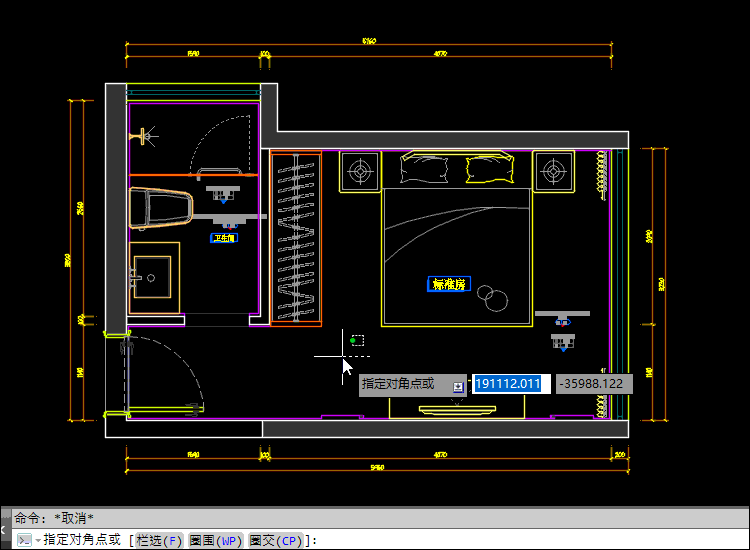

假如有部分的图层不一致,可以选中后,再对比其图层在y面板所在的系统图层,修改后即可完成规范的匹配

如下图所示:
